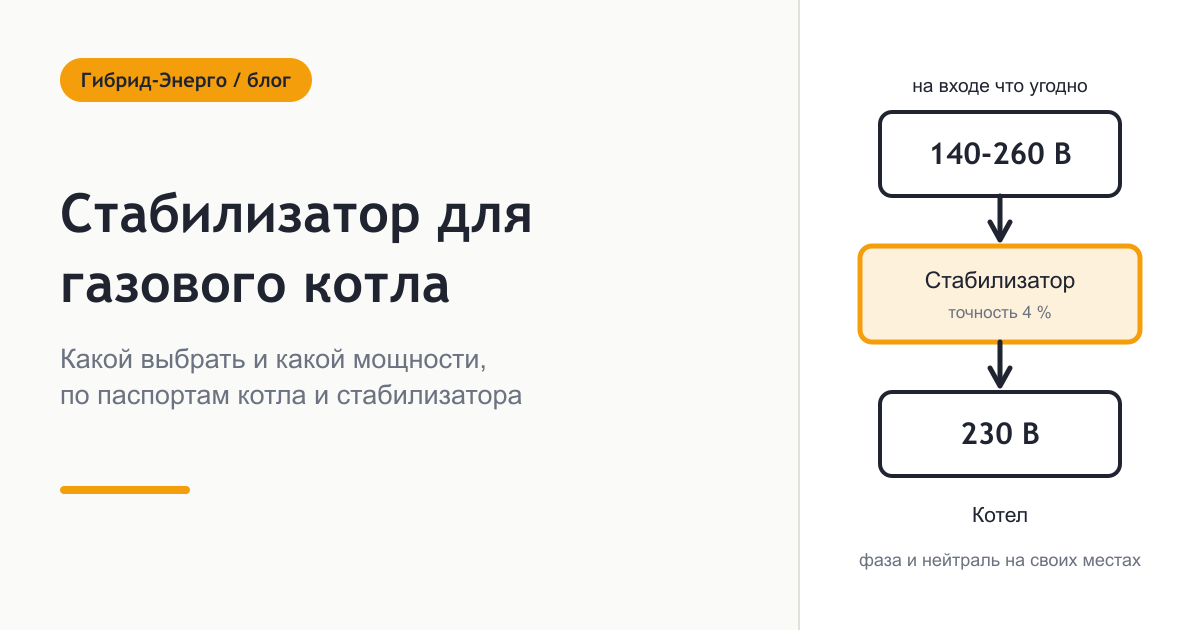

Газовому котлу нужен однофазный стабилизатор, который держит на выходе 220-230 В, сохраняет положение фазы и нейтрали и имеет запас по мощности. Настенному котлу без внешних насосов хватает модели на 500 ВА, котлу с насосами отопления берут 1000 ВА. Стабилизатор выравнивает напряжение, но при отключении света котел с ним остановится, для этого нужен бесперебойник.
Ниже разбор по двум документам: паспорту стабилизаторов Энергия АРС, которые сделаны для котельного оборудования, и руководству по установке котла Baxi Luna 3 Comfort.
Нужен ли стабилизатор для газового котла
Котел - это электроника и насос. По руководству Baxi Luna 3 Comfort Air он питается от однофазной сети 230 В частотой 50 Гц, номинальная электрическая мощность - 135 Вт у модели 250 Fi и 165 Вт у модели 310 Fi. От газа котел берет тепло, а от розетки - управление и циркуляцию.
Напряжение в сети при этом не постоянно. Производитель в своих паспортах прямо пишет о просадках сетевого напряжения в часы пикового энергопотребления, а серию АРС называет разработанной для защиты котельного оборудования от перепадов и скачков.
Стабилизатор закрывает три задачи. По паспорту АРС он обеспечивает:
- выходное напряжение 220 или 230 В с точностью 4 процента при входном от 140 до 260 В;
- отключение нагрузки, если входное напряжение упало ниже 120 В или поднялось выше 276 В;
- задержку включения 6 секунд после подачи питания или после срабатывания защиты, чтобы котел не получал напряжение рывками.
Если напряжение в розетке котельной круглый год держится около 220-230 В, стабилизатор ничего не добавит. Проверить это просто: у стабилизатора на дисплее два вольтметра, входной и выходной, но измерить сеть можно и обычным мультиметром в разное время суток.
Какой мощности нужен стабилизатор для котла
Мощность стабилизатора указывают в вольт-амперах, а мощность котла - в ваттах. Это разные единицы, и приравнивать их нельзя: у двигателей насосов полная мощность в вольт-амперах больше активной в ваттах. Поэтому стабилизатор берут с запасом.
Второй повод для запаса записан в паспорте АРС, пункт 5.1.1. Полную мощность стабилизатор отдает только при напряжении в сети от 195 до 255 В. Если сеть проседает ниже 195 В, допустимая нагрузка снижается, ее определяют по графику в паспорте. То есть чем хуже сеть, тем больше нужен запас.
Третий повод - пусковые токи. По данным производителя генераторов Fubag, насосы и двигатели при запуске потребляют ток в 3-5 раз больше номинального. Длительную перегрузку стабилизатор АРС допускает только до 110 процентов.
| Что подключено | Нагрузка | Модель |
|---|---|---|
| Настенный котел со встроенным насосом | 135-165 Вт | АРС-500, 500 ВА |
| Котел и один-два насоса отопления | 250-400 Вт | АРС-1000, 1000 ВА |
| Котел, насосы и бойлер косвенного нагрева с насосом загрузки | 400-600 Вт | АРС-1500, 1500 ВА |
| Котельная с несколькими контурами | 600-800 Вт | АРС-2000, 2000 ВА |
Нагрузка в таблице - ориентир, считать нужно по своим приборам. Мощность своего котла смотрите в руководстве, в таблице технических характеристик, строка "Номинальная электрическая мощность". Мощность насосов написана на их шильдиках.
Фаза и нейтраль - почему это важно для котла
В руководстве Baxi, раздел 16 "Подключение к электропитанию", есть требование: убедитесь в соблюдении правильной полярности. Котел различает, где фаза и где нейтраль, и производитель требует учитывать это при подключении.
У стабилизатора для котла это учтено. В паспорте АРС указана сквозная нейтраль и световая индикация правильного подключения, на панели есть индикатор полярности и наличия заземления.
Но есть и оборотная сторона. По пункту 5.3.1 паспорта стабилизатор включается в сеть обычной вилкой без идентификации положения нулевого проводника. Вилку можно вставить двумя способами, и только один из них правильный. Порядок такой: включить стабилизатор, посмотреть на индикатор полярности, при необходимости перевернуть вилку и после этого пометить ее положение.
Заземление тоже обязательно. Руководство Baxi говорит, что электробезопасность котла гарантируется только при правильном заземлении, а паспорт АРС требует сопротивление защитного заземления не более 4 Ом.
Релейный стабилизатор для котла - как он работает
АРС - релейный стабилизатор. По паспорту это автотрансформатор со ступенчатым регулированием: силовые реле переключают отводы обмотки так, чтобы на выходе получилось напряжение в пределах 220 или 230 В плюс-минус 4 процента. Время переключения - не более 10 миллисекунд.
| Параметр | Значение по паспорту АРС |
|---|---|
| Рабочее входное напряжение | от 140 до 260 В |
| Выходное напряжение | 211-229 В или 220-240 В, по положению переключателя |
| Точность стабилизации | 4 % |
| Время переключения | не более 10 мс |
| Отключение по низкому напряжению | 120 В |
| Отключение по высокому напряжению | 276 В |
| Задержка включения | 6 с |
| Допустимая перегрузка | до 110 % |
| КПД | 98 % |
| Охлаждение | воздушное конвекционное, без вентилятора |
Переключатель 220/230 В выбирают по котлу. Если в руководстве котла указано 230 В, как у Baxi, ставят 230.
Где ставить и как подключать
- Установка настенная или напольная, на любую твердую неподвижную поверхность. Вокруг нужно свободное место для циркуляции воздуха.
- Подключение без вмешательства в проводку. Сетевой кабель с вилкой длиной 1,3 метра, на выходе две розетки. Паспорт разрешает пользователю устанавливать и подключать стабилизатор самостоятельно.
- Помещение сухое и закрытое, температура от -5 до +40 °C, степень защиты IP20. В неотапливаемой пристройке, где зимой ниже минус пяти, стабилизатор работать не должен.
- Перед стабилизатором паспорт требует УЗО или дифференциальный автомат на ток утечки 30 мА. Это названо обязательной мерой безопасности.
- После хранения на морозе стабилизатор выдерживают два часа в тепле и только потом включают.
Руководство Baxi требует подключать котел через двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм. Если котел подключен так, а не вилкой, включение стабилизатора в эту линию делает электрик.
Стабилизатор или бесперебойник
Стабилизатор работает, пока в сети есть хоть какое-то напряжение. Когда свет отключили, котел за стабилизатором останавливается вместе с насосом.
Бесперебойник закрывает обе задачи. По паспорту ИБП Энергия Smart.2 он работает от сети при входном напряжении от 140 до 280 В, а при выходе за эти пределы или при отключении переходит на батарею менее чем за 10 миллисекунд. Стабилизация у него грубее: точность при работе от сети - 10 процентов против 4 у АРС.
| Ситуация | Что ставить |
|---|---|
| Напряжение гуляет, свет не отключают | стабилизатор |
| Свет отключают, напряжение в норме | бесперебойник с аккумулятором |
| И гуляет, и отключают | бесперебойник, встроенный стабилизатор у него работает от тех же 140 В |
Бесперебойники собраны в разделе ИБП для котлов, как их выбирать - в статье как выбрать ИБП для газового котла.
Короткие вопросы
Какая мощность стабилизатора нужна для газового котла?
Настенному котлу со встроенным насосом хватает 500 ВА. Если от того же стабилизатора питаются насосы отопления, берут 1000 ВА. При сети, которая проседает ниже 195 В, запас нужен больше: полную мощность стабилизатор отдает только в диапазоне 195-255 В.
Можно ли подключить котел и насос к одному стабилизатору?
Можно, у АРС две выходные розетки. Суммарная нагрузка не должна превышать мощность стабилизатора с учетом пусковых токов насоса.
Что будет, если напряжение упадет ниже 140 В?
В диапазоне от 120 до 140 В стабилизатор еще работает, но точность уже не гарантируется. Ниже 120 В он отключает нагрузку и включает индикатор защиты. Когда напряжение вернется в рабочий диапазон, включится сам.
Подойдет ли стабилизатор для котла другой технике?
Подойдет. Производитель пишет, что АРС адаптирован к отопительному оборудованию, но может использоваться с любой бытовой техникой в пределах своей мощности.
