Генератор без ввода резерва - это переноска и бег к щиту в темноте. Устройство ввода делает переключение безопасным, а автоматика - еще и незаметным. Разбираем, что из этого нужно именно вам и сколько это стоит.
Цены с витрины каталога, фиксируются в счете на 1 день. Кабель, защита и работа электрика считаются отдельно - они зависят от расстояния до места установки генератора.
Пять вопросов о вводе - и вы видите перекидной переключатель, АВР и схему с контролем сети под ваш номинал автомата.
Отличаются они не ценой устройства, а тем, что происходит в момент отключения света и насколько это безопасно.
Генератор выносят на улицу, от него тянут удлинитель и включают в него то, что важно: котел, холодильник, пару ламп. Стоит это ровно столько, сколько стоит кабель. Работает - тоже ровно настолько: половина дома остается без света, кабель идет через приоткрытую дверь, а котел приходится выдергивать из стационарной розетки.
Отдельно о том, чего делать нельзя. Подключение генератора к дому через переноску "розетка в розетку", без разрыва ввода, подает напряжение обратно в сеть. Если в этот момент на линии работает бригада, она получает 220 вольт оттуда, откуда их не ждет. Именно поэтому ввод резерва строят так, чтобы сеть и генератор физически не могли быть соединены: у переключателей для этого есть механическая блокировка.
Рычаг на вводе с тремя положениями: сеть, выключено, генератор. Свет пропал - подошли к щиту, перевели рычаг, завели генератор. Вернулся - перевели обратно. Встречное включение исключено механически, ломаться внутри нечему, питание собственной схемы не нужно.
Минус один и он очевиден: переключает человек. Если дом стоит пустым по будням или отключения случаются ночью, отопление встанет до вашего приезда. Цена вопроса - от 1 456 ₽.
АВР следит за напряжением на основном вводе сам. Пропало - через заданную выдержку он переводит питание на генераторный ввод, появилось - так же сам возвращает обратно и переключает нагрузку на сеть. Человек в доме не нужен.
Минусы честные. Устройство дороже рычага в несколько раз. Переключение занимает 4-6 секунд у моторизованных моделей - это не ноль, и для газового котла эта пауза означает полный перезапуск платы. И главное: сам по себе АВР генератор не заводит, об этом ниже отдельный разговор.
Сеть и генератор заходят на два независимых ввода устройства. С выхода питание идет на бесперебойник, а уже с него - на котел и критичные нагрузки. Такой порядок не случаен: ИБП закрывает своей батареей те секунды, пока АВР переключает ввод, а потом генератор через АВР эту батарею заряжает. Батареи держат короткие отключения молча, генератор - длинные.
Позиции каталога под типовой ввод частного дома. Под ваш щит комплектацию все равно проверим - число полюсов и исполнение зависят от схемы заземления и свободного места.

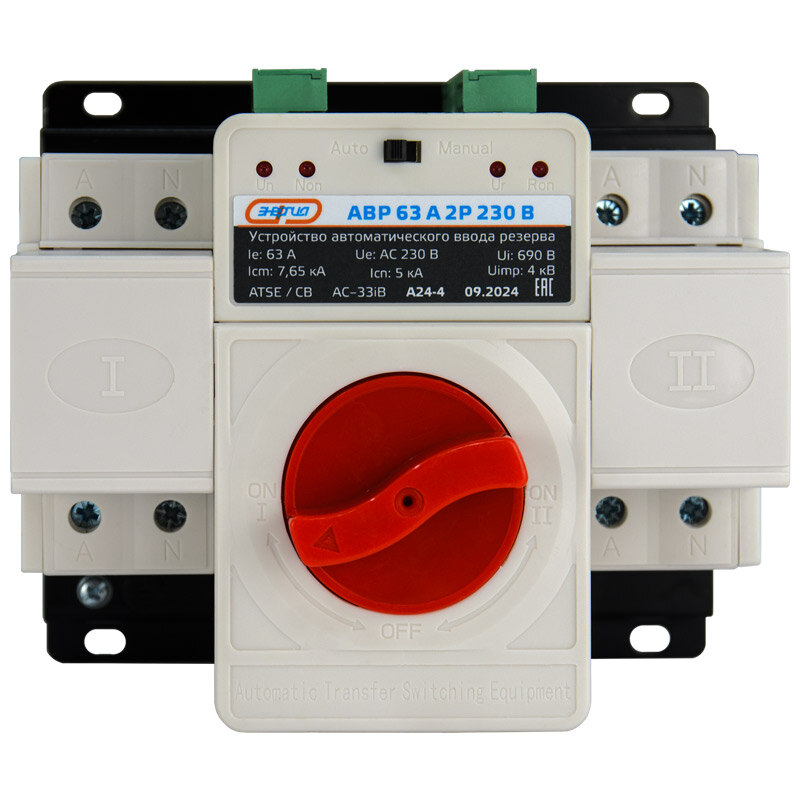

Автоматический ввод резерва на 63 А для однофазной сети 230 В: сам переключает питание между электросетью и генератором за 4-6 секунд и так же сам возвращает на сеть. Есть ручной режим, механическа...
12 750 ₽

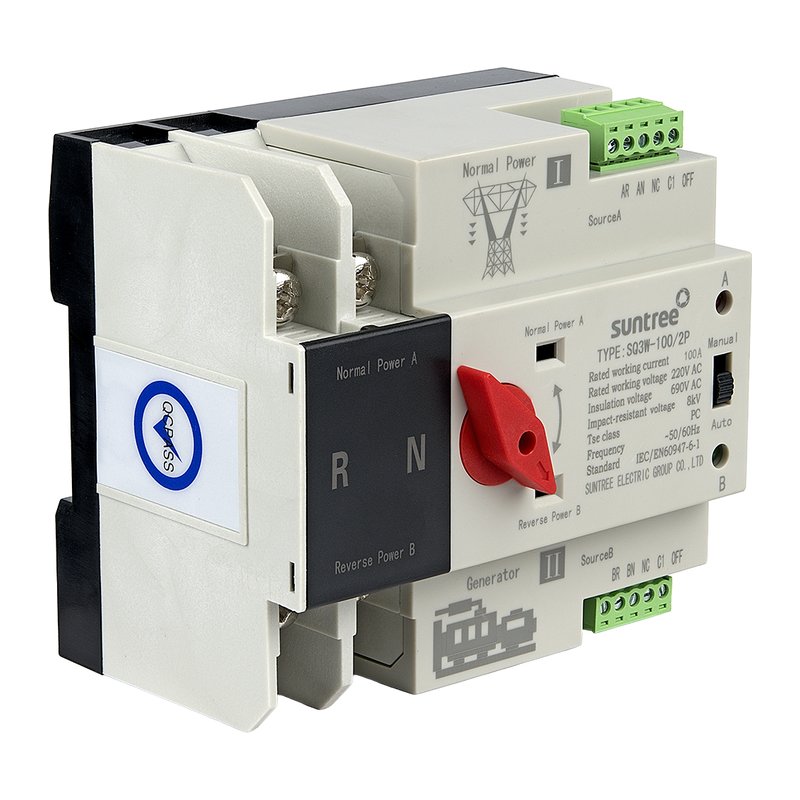

Однофазный ввод резерва на 100 А в модульном исполнении на DIN-рейку. Самый большой номинал раздела при самой низкой цене среди АВР - характеристик по этой модели производитель публикует мало, дета...
2 570 ₽

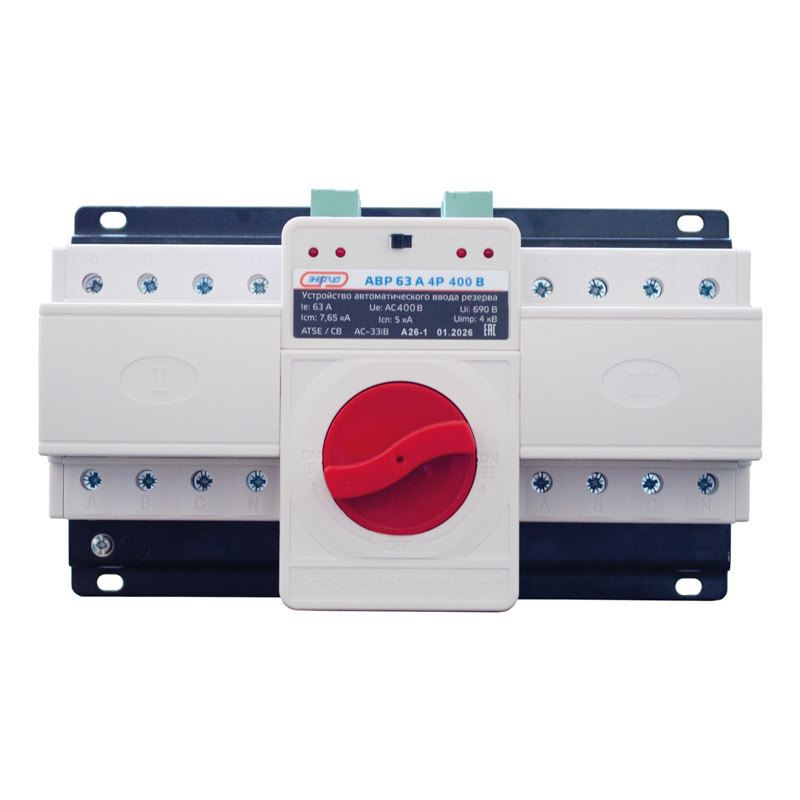

Трехфазный автоматический ввод резерва на 63 А и 400 В: четыре полюса, три фазы и нейтраль. Переключает питание между сетью и генератором за 4-6 секунд и сам возвращает на сеть, есть ручной режим и...
7 574 ₽

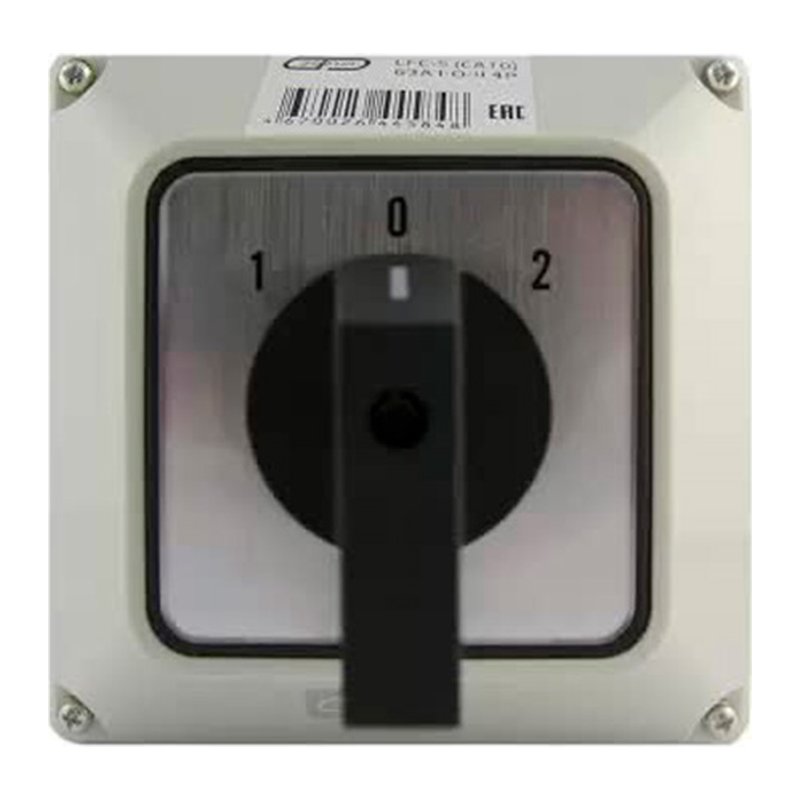

Перекидной рубильник на два ввода с положениями 1-0-2: сеть, выключено, генератор. Четыре полюса на 63 А, корпус IP55. Годится и для трех фаз, и для однофазного ввода - там работают два полюса из ч...
1 456 ₽

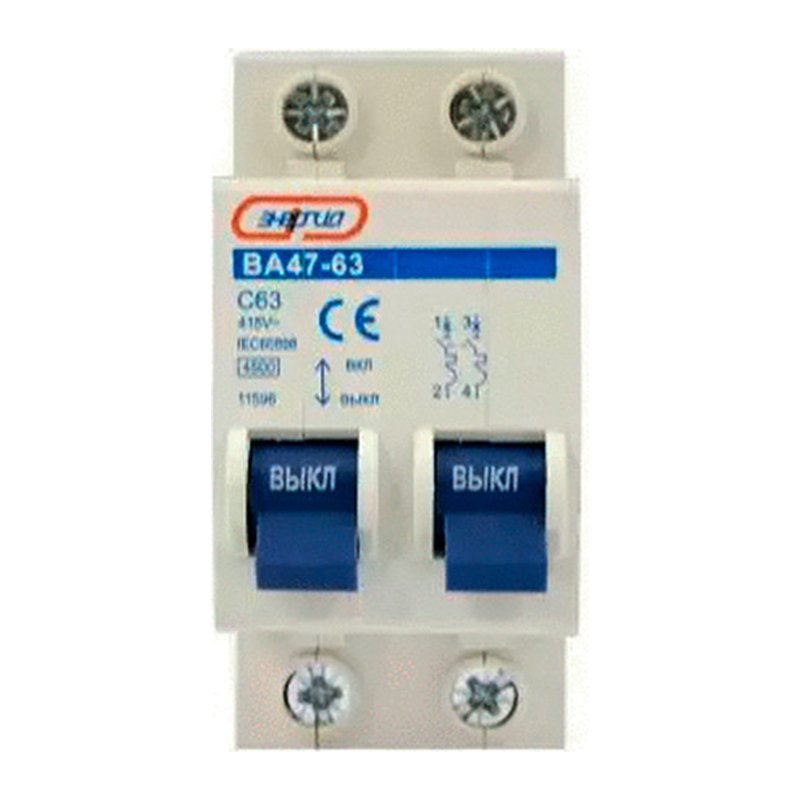

Старший номинал линейки: 63 А, около 14 кВт на однофазном вводе. Ставится там, где вводной автомат на 63 А и в доме есть электроплита или теплые полы. Две клавиши с блокировкой, два модуля на DIN-р...
927 ₽

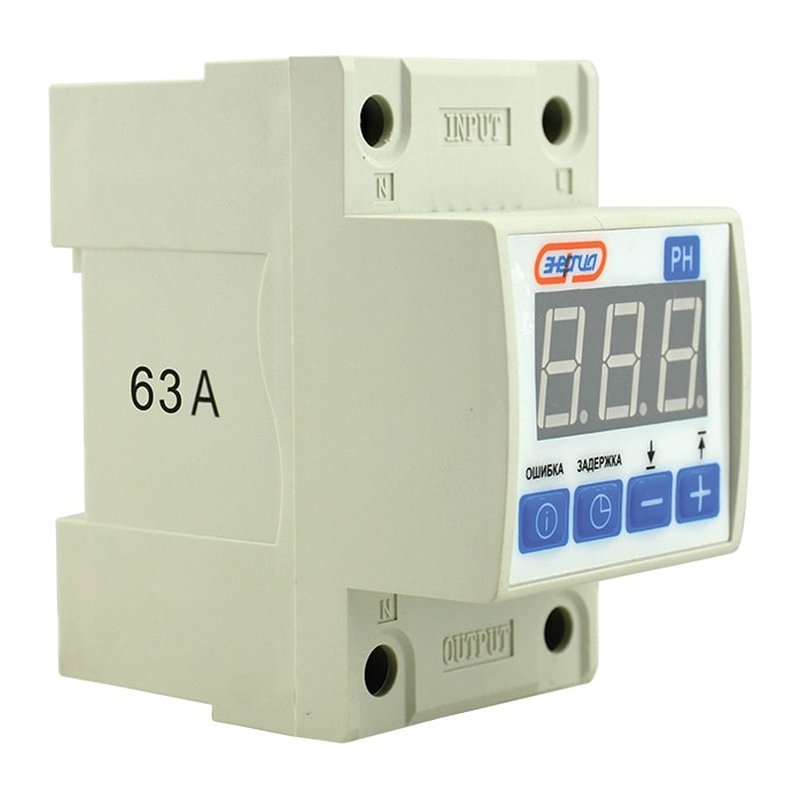

Старший номинал линейки: 63 А, до 13,9 кВт активной нагрузки. Отключает дом за 0,5 секунды при выходе напряжения за пороги и включает обратно с выдержкой от 5 до 600 секунд. Цифровой индикатор, мон...
3 025 ₽
Цена фиксируется в счете на 1 день.
Это главное недоразумение в теме, и оно стоит людям денег. Устройство ввода резерва умеет ровно одно: увидеть пропажу напряжения на основном вводе и перекинуть питание на второй. Крутить стартер, открывать воздушную заслонку, держать прогрев и глушить двигатель после возврата сети оно не умеет и не должно.
Чтобы генератор запускался сам, нужны две вещи. Первая - генератор с электростартером и разъемом для внешнего управления: ручной генератор со шнурком автоматизировать нечем. Вторая - блок автоматики запуска, отдельное устройство, которое как раз и дает команды двигателю. Блок подбирается под конкретную модель генератора, потому что разъемы и логика у производителей разные.
В нашем подборщике блока автоматики пока нет - и мы говорим об этом прямо в результате подбора, а не после счета. Если автозапуск нужен, напишите модель генератора: подберем блок под нее и скажем цену.
Сразу, чтобы не тратить ваше время: сами генераторы мы не продаем. Наша полка - автоматика ввода резерва и обвязка щита, а генератор вы покупаете там, где вам удобно, и уже под него мы подбираем устройство.
Ток устройства выбирают по номиналу вводного автомата, а не по мощности генератора. Через АВР проходит весь ток ввода, и он не может быть слабее защиты: при коротком замыкании автомат должен сработать раньше, чем перегреются контакты переключателя. Генератор на 5 кВт за вводным автоматом 63 А требует устройства на 63 А, хотя сам выдает 22.
Число полюсов зависит от того, коммутируется ли нейтраль. Если у генератора своя точка заземления нейтрали, ее переключают вместе с фазами: на однофазном вводе это двухполюсное устройство, на трехфазном - четырехполюсное. Трехполюсную схему с общей нейтралью применяют там, где это допускает схема заземления объекта.
Работаем с подрядчиками, которые ставят генераторы и собирают щиты. Счет от ИП без НДС, оплата безналичная, закрывающие документы. Отгружаем прямо на объект - получателем в накладной указывается ваш адрес, а не наш склад.
К вашему заказчику мы не идем: конечному клиенту не звоним, в посылке нет ничего с нашими контактами, гарантийные вопросы ведем через вас. Под проект считаем спецификацию с ценами и обоснованием каждой позиции.
Считать надо не генератор, а ввод. Перекидной переключатель на ввод - самая дешевая часть схемы, устройство автоматического ввода резерва дороже в несколько раз. Дальше идут кабель от места установки генератора до щита, его защита и работа электрика - они зависят от расстояния и считаются по месту. Цены на устройства ввода стоят прямо на этой странице, остальное мы честно назовем при расчете.
Нет. Такое подключение через переноску "розетка в розетку" подает напряжение генератора обратно в сеть: если в этот момент бригада ремонтирует линию, на ней окажется 220 вольт с вашего генератора. Это прямой запрет и прямая опасность для людей. Ввод резерва существует именно для того, чтобы два источника физически не могли оказаться соединенными.
Нет, он только переключит ввод. Чтобы генератор запускался сам, нужны электростартер на самом генераторе и блок автоматики запуска, который дает команду на стартер, держит прогрев и глушит двигатель после возврата сети. Блок подбирается под конкретную модель генератора: у каждого производителя свои разъемы и своя логика.
Для ручного варианта - любой, его заводят сами. Для автоматики нужен генератор с электростартером и возможностью подключить блок запуска. Мощность генератора выбирают по нагрузке, а номинал АВР - по вводному автомату: это разные цифры, и совпадать они не обязаны.
Да, и от того, как заземлена нейтраль генератора, зависит число полюсов устройства ввода. Если у генератора своя точка заземления нейтрали, нейтраль переключают вместе с фазами: на однофазном вводе ставят двухполюсное устройство, на трехфазном - четырехполюсное. Схему заземления на объекте определяет электрик.
Да. Счет от ИП без НДС, оплата безналичная, закрывающие документы. Отгружаем прямо на объект, получателем в накладной указываем ваш адрес. Монтажникам считаем спецификацию под проект и к конечному заказчику не обращаемся - все вопросы ведем через вас.
