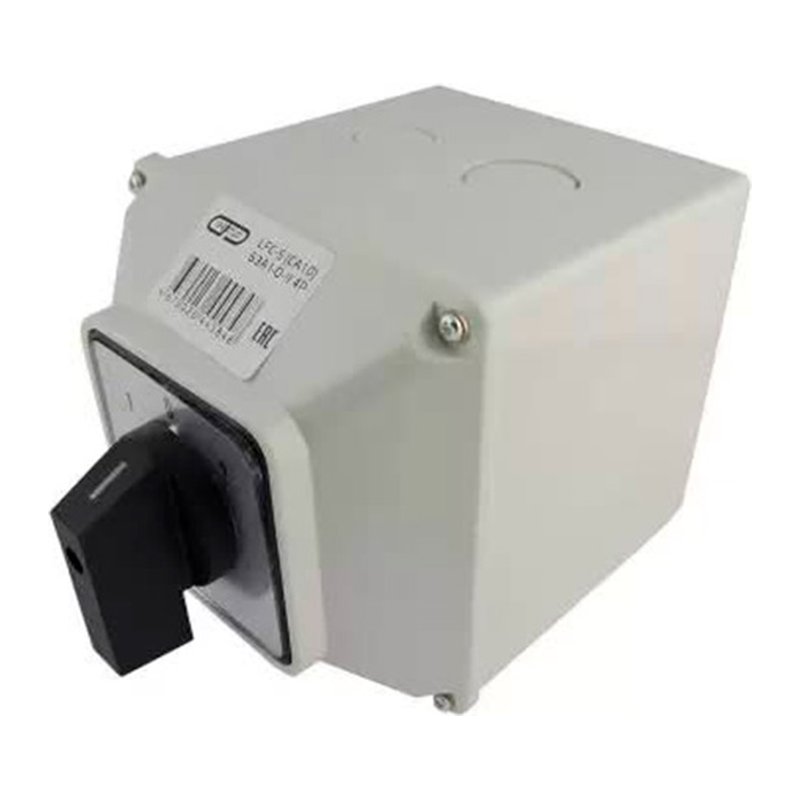

Переключатель перекидной (реверсивный рубильник) Энергия LFC-5 4P 100 А, 1-0-2
Перекидной рубильник на 100 А для большого ввода: четыре полюса, положения 1-0-2, корпус IP55. Ставится там, где вводной автомат на 80 или 100 А. Работает и на три фазы, и на однофазный ввод - тогда задействуют два полюса из четырех.
Фото производителя. Комплектацию конкретной партии подтверждаем до счета.
2 913 ₽
В наличии
Цена фиксируется в счете на 1 день.
Доставка по тарифу Деловых Линий, оплачивается при получении.
- покажем стоимость доставки.
Корзина - чтобы собрать несколько позиций и оформить их одним заказом.
Оформление заказа
Задать вопрос по товару
Старшая модель серии LFC-5 - тот же перекидной переключатель на два ввода, но на 100 А. Три положения рукоятки: 1 - сеть, 0 - все отключено, 2 - генератор. Нулевое положение разрывает обе линии, поэтому напряжение генератора физически не может уйти в городскую сеть.
Когда нужен именно он. Правило простое: номинал переключателя не должен быть меньше номинала вводного автомата. Ввод на 63 А закрывает модель на 63 А, ввод на 80 или 100 А - эта. Четыре полюса означают, что коммутируются три фазы и нейтраль, а это обязательное условие, если в доме есть однофазные потребители и своя система заземления.
В однофазный щит его тоже ставят. Четыре полюса не обязывают к трем фазам: в сети 230 В задействуют два полюса из четырех - фазу и нейтраль, - а оставшиеся два не подключают. Для однофазного ввода на 100 А, то есть примерно на 22 кВт, это как раз рабочий вариант: аппаратов такого номинала на одну фазу в продаже заметно меньше.
Механика и корпус те же, что у младшей модели: электроники внутри нет, механическая износостойкость серии - не менее 600 000 переключений, класс защиты IP55, аппарат можно ставить на стену в котельной или гараже. Габариты, естественно, больше - 88х62х88 мм против 51х68х68 у версии на 63 А, это стоит учесть, если место в щите считано.
Пауза на время переключения здесь такая же, как у любого ручного рубильника: нагрузка обесточена, пока человек поворачивает рукоятку. Котел, сигнализацию, сетевое оборудование поэтому питают через бесперебойник - например, ИБП СибКонтакт ИБПС-12-1700, - а рубильник переключает ввод целиком.
Если не знаете, какой номинал и сколько полюсов нужно вашему щиту, пройдите подбор АВР или пришлите фото вводного автомата - подскажем бесплатно. Счет выставляем от ИП, цена в счете фиксируется на 1 день.
| Тип | перекидной переключатель нагрузки 1-0-2 |
|---|---|
| Номинальный ток | 100 А |
| Число полюсов | 4, три фазы и нейтраль |
| Число фаз | 3 |
| Тип переключения | ручной, рукоятка 1-0-2 |
| Исполнение | в корпусе, на монтажную панель |
| Автозапуск генератора | нет |
| Контроль напряжения | нет |
| Артикул производителя | Е0901-0119 |
| Схема положений | 1-0-2: ввод 1, отключено, ввод 2 |
| Номинальное рабочее напряжение | 440 В переменного тока |
| Частота | 50 (60) Гц |
| Механическая износостойкость | не менее 600 000 циклов, по данным производителя для серии LFC-5 |
| Электрическая износостойкость | не менее 200 000 циклов, по данным производителя для серии LFC-5 |
| Класс защиты | IP55 |
| Рабочая температура | от -25 до +40 °C |
| Монтаж | корпус на монтажную панель или на стену, рукоятка на крышке |
| Габаритные размеры | 88х62х88 мм |
| Гарантия | 12 месяцев, расчетный срок службы 5 лет |
| Производство | Китай, под маркой Энергия |
| Поставка | со склада поставщика, дату отгрузки подтверждаем перед счетом |
Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.
Мне нужен на 63 А или на 100 А?
Смотрите на вводной автомат: переключатель должен быть не меньше его номинала. Ввод на 63 А - берите модель на 63 А, она вдвое дешевле. Ввод на 80 или 100 А - только эта. Ставить переключатель с меньшим номиналом, чем автомат, нельзя: при коротком замыкании автомат не успеет отключиться раньше, чем сгорят контакты.
Чем это отличается от АВР?
Рубильник переключает ввод рукояткой, АВР - сам за 4-6 секунд. Автоматика нужна там, где у генератора есть электростарт и блок автозапуска, а дом подолгу пустует. Если генератор заводят вручную, разницы в удобстве почти нет, а в цене она есть.
А для одной фазы он годится?
Годится. В однофазной сети работают два полюса из четырех - фаза и нейтраль, остальные остаются неподключенными. Для мощного однофазного ввода на 100 А это даже удобнее, чем искать двухполюсный аппарат такого номинала.
Он влезет в мой щит?
Габариты 88х62х88 мм - это заметно больше младшей модели на 63 А (51х68х68 мм). Аппарат не модульный, на DIN-рейку не встает, крепится на монтажную панель. Если место в щите считано, померьте заранее или поставьте переключатель отдельным боксом на стену - класс защиты IP55 это позволяет.
Можно переключать под нагрузкой?
Можно, электрическая износостойкость серии заявлена не менее 200 000 переключений. Но контакты проживут дольше, если сначала снять нагрузку вводным автоматом.
Когда отгрузка и как оплатить?
Позиция со склада поставщика, дату отгрузки подтверждаем перед счетом. Счет выставляем от ИП, порядок оплаты согласуем вместе со счетом. Цена в счете фиксируется на 1 день.
Заказ оформляется на сайте: выбираете город, оставляете контакты и платите картой или получаете счет от ИП письмом. Цена в счете держится 1 день.
Отправляем Деловыми Линиями до терминала в вашем городе, по всей России включая Крым. Стоимость перевозки видна в расчете у цены - ее вы оплачиваете перевозчику при получении, в наш счет она не входит.
Литиевые аккумуляторы Деловые Линии возят как опасный груз, с нужными сопроводительными документами.
