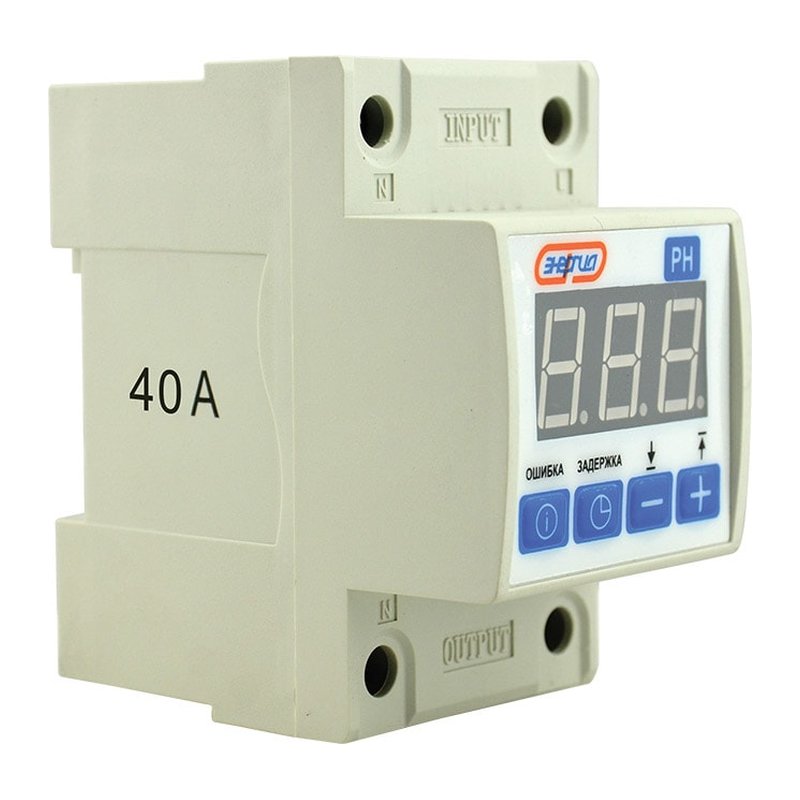

Реле напряжения Энергия РН 40 А цифровое
Обесточивает дом за 0,5 секунды, когда напряжение ушло за заданные пороги, и включает обратно с выдержкой от 5 до 600 секунд. Ток нагрузки 40 А, цифровой индикатор показывает фактическое напряжение сети. Монтаж на DIN-рейку.
Фото производителя. Комплектацию конкретной партии подтверждаем до счета.
2 774 ₽
В наличии
Цена фиксируется в счете на 1 день.
Доставка по тарифу Деловых Линий, оплачивается при получении.
- покажем стоимость доставки.
Корзина - чтобы собрать несколько позиций и оформить их одним заказом.
Оформление заказа
Задать вопрос по товару
Реле напряжения стоит на вводе и караулит то, что приходит из сети. Ушло напряжение ниже нижнего порога или выше верхнего - реле разрывает цепь за 0,02 секунды. Вернулось в норму - включает обратно, но не сразу, а с выдержкой от 10 до 260 секунд, которую вы задаете сами. Выдержка нужна, чтобы холодильник и насосы не пытались запуститься в момент, когда сеть еще пляшет.
От чего это спасает. Самая дорогая авария в частном секторе - обрыв нуля на воздушной линии: напряжение в розетках прыгает до 380 В, и за секунды выгорает все, что было включено. Вторая по частоте - затяжная просадка, от которой перегреваются двигатели холодильника, насоса и компрессора. Реле закрывает оба случая, а стоит дешевле одного холодильника.
Пороги настраиваются: нижний в пределах от 120 до 210 В, верхний от 230 до 270 В. Цифровой индикатор на лицевой панели показывает фактическое напряжение сети - по нему видно, что реально приходит в дом, и это сразу снимает половину вопросов к электрикам. Управляет прибором микроконтроллер, потребляет он не больше 3 Вт.
Важное отличие от реле контроля фаз, которое тоже есть в этом разделе. Реле напряжения однофазное и пропускает через себя ток нагрузки - 40 А, то есть около 8,8 кВт. Пускатель ему не нужен, оно само разрывает линию. Реле контроля фаз, наоборот, силовой ток не проводит и работает только с трехфазной сетью.
И честно про связку с автономным питанием: реле измеряет действующее значение напряжения, поэтому от инвертора с модифицированной синусоидой оно может отключаться ложно. С чистым синусом - например, с ИБП СибКонтакт ИБПС-12-1700 - проблем нет. Счет выставляем от ИП, цена в счете фиксируется на 1 день.
| Тип | реле напряжения |
|---|---|
| Номинальный ток | 40 А |
| Число полюсов | 1, коммутируется фаза |
| Число фаз | 1 |
| Тип переключения | не переключает вводы, только отключает нагрузку при выходе напряжения за пороги |
| Исполнение | модульное, на DIN-рейку 35 мм |
| Автозапуск генератора | нет |
| Контроль напряжения | есть, пороги настраиваются с шагом 1 В: нижний от 120 до 200 В (по умолчанию 170 В), верхний от 210 до 270 В (по умолчанию 250 В) |
| Артикул производителя | Е0311-0012 |
| Что контролирует | величину напряжения однофазной сети |
| Номинальное напряжение | 230 В, 50/60 Гц |
| Максимальный ток | 50 А в течение 10 минут |
| Максимальная мощность | 8,8 кВт при активной нагрузке |
| Время срабатывания | 0,5 секунды по верхнему и нижнему пределу, менее 0,1 секунды при падении ниже 120 В |
| Время повторного включения | от 5 до 600 секунд с шагом 5 с, по умолчанию 15 с |
| Потребляемая мощность | не более 3 Вт |
| Индикация | цифровой индикатор фактического напряжения сети |
| Класс защиты | IP20, установка внутрь щита |
| Рабочая температура | от -5 до +40 °C |
| Сечение провода | от 6 до 16 мм2 |
| Монтаж | на DIN-рейку 35 мм |
| Корпус | неподдерживающая горение термоустойчивая пластмасса |
| Габаритные размеры | 90х65,5х53,5 мм |
| Вес | 0,178 кг |
| Гарантия | 12 месяцев, расчетный срок службы 5 лет |
| Производство | Китай, под маркой Энергия |
| Поставка | со склада поставщика, дату отгрузки подтверждаем перед счетом |
Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.
Чем реле напряжения отличается от стабилизатора?
Реле не выравнивает напряжение, оно отключает дом, когда напряжение вышло за пределы, и включает обратно, когда вернулось. Стабилизатор держит на выходе 220 В, пока хватает его диапазона. Реле дешевле в разы и спасает от аварий, стабилизатор нужен там, где напряжение занижено постоянно. Часто ставят оба.
Мне хватит 40 А или брать 63 А?
Через реле идет весь ток нагрузки, поэтому номинал не должен быть меньше вводного автомата. 40 А это около 8,8 кВт - дом с насосом и бойлером. Если стоит электроплита или теплые полы и автомат на 63 А, берите модель на 63 А.
Зачем задержка перед включением?
Чтобы компрессоры холодильника и насосов не запускались все разом в момент, когда сеть только восстановилась и еще нестабильна. Задержка настраивается от 10 до 260 секунд; для дома с холодильником обычно ставят около минуты.
Будет ли оно работать от генератора или инвертора?
От генератора и от инвертора с чистым синусом - да. От инвертора с модифицированной синусоидой возможны ложные отключения: реле меряет действующее значение напряжения, а форма сигнала ему мешает. Уточняйте форму сигнала своего источника перед покупкой.
Нужен ли ему отдельный автомат?
Да. Реле само по себе не защищает от короткого замыкания и перегрузки, оно следит только за напряжением. Вводной автомат и УЗО в щите остаются.
Заказ оформляется на сайте: выбираете город, оставляете контакты и платите картой или получаете счет от ИП письмом. Цена в счете держится 1 день.
Отправляем Деловыми Линиями до терминала в вашем городе, по всей России включая Крым. Стоимость перевозки видна в расчете у цены - ее вы оплачиваете перевозчику при получении, в наш счет она не входит.
Литиевые аккумуляторы Деловые Линии возят как опасный груз, с нужными сопроводительными документами.
