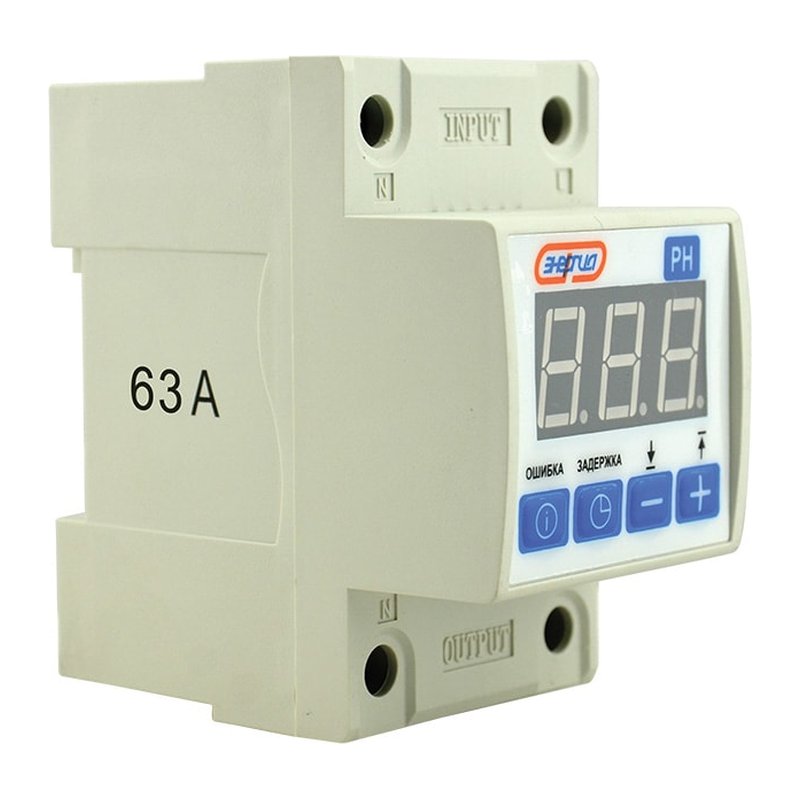

Реле напряжения Энергия РН 63 А цифровое
Старший номинал линейки: 63 А, до 13,9 кВт активной нагрузки. Отключает дом за 0,5 секунды при выходе напряжения за пороги и включает обратно с выдержкой от 5 до 600 секунд. Цифровой индикатор, монтаж на DIN-рейку.
Фото производителя. Комплектацию конкретной партии подтверждаем до счета.
3 025 ₽
В наличии
Цена фиксируется в счете на 1 день.
Доставка по тарифу Деловых Линий, оплачивается при получении.
- покажем стоимость доставки.
Корзина - чтобы собрать несколько позиций и оформить их одним заказом.
Оформление заказа
Задать вопрос по товару
Та же защита от скачков напряжения, что и у модели на 40 А, но рассчитанная на полный ввод частного дома - 63 А, до 13 кВА. Через реле идет весь ток нагрузки, поэтому его номинал подбирают не по желанию, а по вводному автомату: автомат на 63 А означает реле на 63 А.
Работает оно так. Микроконтроллер непрерывно измеряет напряжение сети. Ушло за нижний порог (настраивается от 120 до 210 В) или за верхний (от 230 до 270 В) - линия разрывается за 0,02 секунды. Вернулось в норму - реле ждет заданную выдержку, от 10 до 260 секунд, и только потом включает дом обратно.
Главный сценарий, ради которого это покупают, - обрыв нуля на воздушной линии. В этот момент в розетках оказывается до 380 В, и без защиты за несколько секунд выгорают холодильник, котел, телевизор и все зарядки разом. Второй сценарий тише, но не дешевле: длительная просадка напряжения, от которой перегреваются двигатели насосов и компрессоров.
На лицевой панели цифровой индикатор с фактическим напряжением сети - удобно, когда надо доказать сетевой организации, что приходит не 220, а 190. Корпус из неподдерживающей горение пластмассы, монтаж на стандартную 35-миллиметровую DIN-рейку, собственное потребление не больше 3 Вт.
Реле не заменяет вводной автомат и УЗО: от короткого замыкания и утечки оно не защищает, это разные задачи. И не заменяет стабилизатор: напряжение оно не выравнивает, а отключает. Если сеть постоянно занижена, смотрите в сторону стабилизаторов напряжения. Счет выставляем от ИП, цена в счете фиксируется на 1 день.
| Тип | реле напряжения |
|---|---|
| Номинальный ток | 63 А |
| Число полюсов | 1, коммутируется фаза |
| Число фаз | 1 |
| Тип переключения | не переключает вводы, только отключает нагрузку при выходе напряжения за пороги |
| Исполнение | модульное, на DIN-рейку 35 мм |
| Автозапуск генератора | нет |
| Контроль напряжения | есть, пороги настраиваются с шагом 1 В: нижний от 120 до 200 В (по умолчанию 170 В), верхний от 210 до 270 В (по умолчанию 250 В) |
| Артикул производителя | Е0311-0013 |
| Что контролирует | величину напряжения однофазной сети |
| Номинальное напряжение | 230 В, 50/60 Гц |
| Максимальный ток | 80 А в течение 10 минут |
| Максимальная мощность | 13,9 кВт при активной нагрузке |
| Время срабатывания | 0,5 секунды по верхнему и нижнему пределу, менее 0,1 секунды при падении ниже 120 В |
| Время повторного включения | от 5 до 600 секунд с шагом 5 с, по умолчанию 15 с |
| Потребляемая мощность | не более 3 Вт |
| Индикация | цифровой индикатор фактического напряжения сети |
| Класс защиты | IP20, установка внутрь щита |
| Рабочая температура | от -5 до +40 °C |
| Сечение провода | от 6 до 16 мм2 |
| Монтаж | на DIN-рейку 35 мм |
| Корпус | неподдерживающая горение термоустойчивая пластмасса |
| Габаритные размеры | 90х65,5х53,5 мм |
| Вес | 0,178 кг |
| Гарантия | 12 месяцев, расчетный срок службы 5 лет |
| Производство | Китай, под маркой Энергия |
| Поставка | со склада поставщика, дату отгрузки подтверждаем перед счетом |
Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.
40 А или 63 А - как выбрать?
По вводному автомату: реле пропускает через себя весь ток нагрузки и не должно быть меньше автомата. 63 А это около 13 кВА - дом с электроплитой, теплыми полами или мощным бойлером. Если ввод на 40 А, переплачивать нет смысла.
Оно защитит от обрыва нуля?
Да, это его основной сценарий. При обрыве нуля на воздушной линии напряжение в розетках уходит вверх, вплоть до 380 В, и реле разрывает линию за 0,02 секунды - раньше, чем успевает выгореть техника.
Заменит ли оно автомат и УЗО?
Нет. Реле следит только за напряжением. От короткого замыкания и перегрузки защищает автоматический выключатель, от утечки на землю - УЗО. Это три разных прибора, и в щите они стоят вместе.
Можно ли поставить его на три фазы?
Можно, но понадобится три штуки - по одному на фазу, и каждое будет отключать только свою. Если нужен контроль перекоса и обрыва фаз, берите реле контроля фаз TRV8 из этого же раздела: оно видит то, чего три однофазных реле увидеть не могут.
Когда отгрузка и как оплатить?
Позиция со склада поставщика, дату отгрузки подтверждаем перед счетом. Счет выставляем от ИП, цена в счете фиксируется на 1 день.
Заказ оформляется на сайте: выбираете город, оставляете контакты и платите картой или получаете счет от ИП письмом. Цена в счете держится 1 день.
Отправляем Деловыми Линиями до терминала в вашем городе, по всей России включая Крым. Стоимость перевозки видна в расчете у цены - ее вы оплачиваете перевозчику при получении, в наш счет она не входит.
Литиевые аккумуляторы Деловые Линии возят как опасный груз, с нужными сопроводительными документами.
