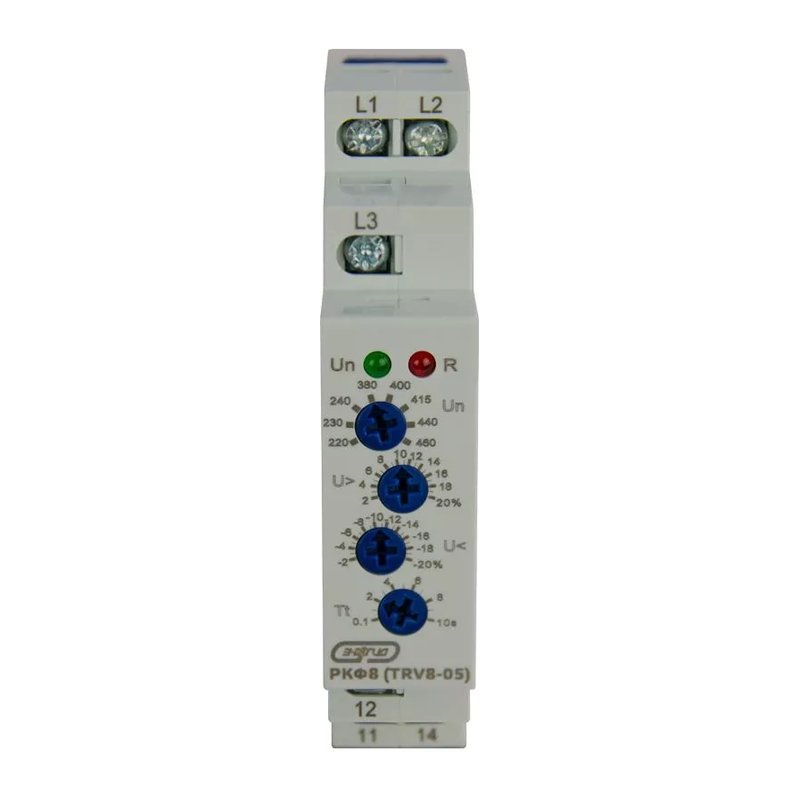

Реле контроля фаз Энергия TRV8-05, 3 фазы, 220-460 В, регулируемое
То же, что TRV8-08, но с регулировками: пороги по напряжению от 2 до 20 % и задержка срабатывания от 0,1 до 10 секунд. Нужно там, где сеть слабая и защиту приходится подстраивать под объект.
Фото производителя. Комплектацию конкретной партии подтверждаем до счета.
2 437 ₽
В наличии
Цена фиксируется в счете на 1 день.
Доставка по тарифу Деловых Линий, оплачивается при получении.
- покажем стоимость доставки.
Корзина - чтобы собрать несколько позиций и оформить их одним заказом.
Оформление заказа
Задать вопрос по товару
Старшая модель линейки реле контроля фаз. Задачи те же - обрыв фазы, чередование, асимметрия больше 8 %, выход напряжения за пороги, - но пороги и выдержка времени здесь настраиваются.
Зачем это нужно. На слабой сельской линии напряжение проседает регулярно, и реле с фиксированным порогом 15 % будет отключать насос по несколько раз в день. Подняв уставку до 20 % и задержку до нескольких секунд, короткие провалы можно пропускать, а на настоящие аварии реагировать. И наоборот: для дорогого оборудования порог можно ужесточить до 2 % и защитить его жестче, чем позволяет фиксированная модель.
На лицевой панели четыре подстроечных регулятора - повышенное напряжение, пониженное напряжение, асимметрия и время срабатывания. Диапазоны такие: повышенное от 2 до 20 %, пониженное от -20 до 2 %, задержка от 0,1 до 10 секунд, гистерезис 2 %, погрешность настройки ±5 %. Зеленый светодиод показывает питание, красный - срабатывание.
Как и у младшей модели, силовую нагрузку реле не коммутирует. Его переключающий контакт на 10 А управляет катушкой магнитного пускателя, а ток двигателя идет через пускатель. Питание берется от контролируемой сети, клеммы L1 и L2, диапазон от 220 до 460 В.
Один модуль на DIN-рейке, 18 мм. Если регулировки не нужны и сеть стабильная, берите TRV8-08 - он на 750 рублей дешевле и настраивать в нем нечего. Счет выставляем от ИП, цена в счете фиксируется на 1 день.
| Тип | реле контроля фаз |
|---|---|
| Номинальный ток | не нормируется, реле не включается в разрыв нагрузки |
| Число полюсов | 3, контроль по трем фазам |
| Число фаз | 3 |
| Тип переключения | контроль без коммутации нагрузки |
| Исполнение | модульное, на DIN-рейку, 1 модуль |
| Автозапуск генератора | нет |
| Контроль напряжения | есть, пороги регулируются: повышенное от 2 до 20 %, пониженное от -20 до 2 % |
| Артикул производителя | Е0405-0003 |
| Что контролирует | обрыв фазы, чередование фаз, асимметрию напряжений, повышенное и пониженное напряжение |
| Напряжение питания | от 220 до 460 В переменного тока, клеммы L1-L2 |
| Диапазон измеряемого напряжения | от 176 до 552 В |
| Диапазон частоты питающего напряжения | от 45 до 65 Гц |
| Диапазон уставок по напряжению | от 2 до 20 % |
| Уставка по асимметрии | 8 % |
| Гистерезис | 2 % |
| Время срабатывания | от 0,1 до 10 секунд ±10 %, регулируется |
| Задержка запуска | 0,5 секунды после подачи питания |
| Погрешность измерений | ±1 % |
| Погрешность настройки | ±5 % |
| Выходные контакты | одна группа переключающих контактов |
| Ток контактов реле | 10 А, категория применения AC-1 |
| Напряжение контактов | 250 В переменного тока |
| Индикация | зеленый светодиод наличия напряжения, красный светодиод срабатывания реле |
| Механическая износостойкость | не менее 10 000 000 циклов |
| Электрическая износостойкость | не менее 1 000 000 циклов |
| Класс защиты | IP40 по лицевой панели, IP20 по клеммам |
| Рабочая температура | от -20 до +55 °C |
| Сечение провода | одножильный 1х2,5 или 2х1,5 мм2, многожильный с наконечником 1х2,5 мм2 |
| Монтаж | на DIN-рейку 35 мм, рабочее положение любое |
| Габаритные размеры | 90х18х64 мм |
| Вес | не более 0,064 кг |
| Комплект поставки | реле, паспорт |
| Производство | TOSUN ELECTRIC CO., LTD, Китай, под маркой Энергия |
| Поставка | со склада поставщика, дату отгрузки подтверждаем перед счетом |
Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.
Стоит ли переплачивать за регулировки?
Стоит, если сеть слабая и напряжение регулярно проседает: с фиксированным порогом 15 % насос будет отключаться по несколько раз в день, а здесь можно поднять уставку до 20 % и добавить задержку до 10 секунд. Если сеть ровная, возьмите TRV8-08, он дешевле и настраивать в нем нечего.
Что именно регулируется?
Четыре параметра подстроечными регуляторами на лицевой панели: порог по повышенному напряжению от 2 до 20 %, по пониженному от -20 до 2 %, уставка асимметрии и время срабатывания от 0,1 до 10 секунд. Погрешность настройки ±5 %.
Оно само отключит нагрузку?
Нет. Выходной контакт рассчитан на 10 А и управляет катушкой магнитного пускателя, а силовой ток идет через пускатель. Пускатель подбирается под нагрузку и покупается отдельно.
Будет ли оно работать от генератора?
Будет, и там оно даже полезнее, чем в сети: у генератора под неравномерной нагрузкой перекос фаз возникает чаще. Диапазон питания от 220 до 460 В и частоты от 45 до 65 Гц запас по генератору закрывает.
Когда отгрузка и как оплатить?
Позиция со склада поставщика, дату отгрузки подтверждаем перед счетом. Счет выставляем от ИП, цена в счете фиксируется на 1 день.
Заказ оформляется на сайте: выбираете город, оставляете контакты и платите картой или получаете счет от ИП письмом. Цена в счете держится 1 день.
Отправляем Деловыми Линиями до терминала в вашем городе, по всей России включая Крым. Стоимость перевозки видна в расчете у цены - ее вы оплачиваете перевозчику при получении, в наш счет она не входит.
Литиевые аккумуляторы Деловые Линии возят как опасный груз, с нужными сопроводительными документами.
