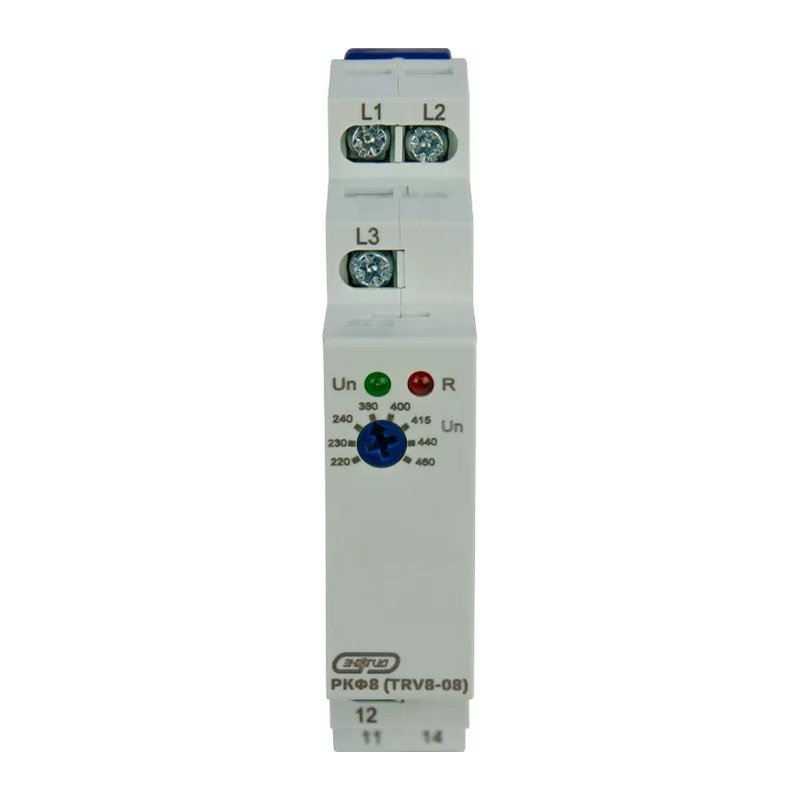

Реле контроля фаз Энергия TRV8-08, 3 фазы, 220-460 В
Следит за тремя фазами и дает команду на отключение при обрыве, неправильном чередовании, перекосе больше 8 % и выходе напряжения за ±15 %. Уставки фиксированные, настраивать нечего. Один модуль на DIN-рейку.
Фото производителя. Комплектацию конкретной партии подтверждаем до счета.
1 683 ₽
В наличии
Цена фиксируется в счете на 1 день.
Доставка по тарифу Деловых Линий, оплачивается при получении.
- покажем стоимость доставки.
Корзина - чтобы собрать несколько позиций и оформить их одним заказом.
Оформление заказа
Задать вопрос по товару
Реле контроля фаз ставят там, где есть трехфазная нагрузка, которой нельзя работать на двух фазах. Классика жанра - скважинный насос: при обрыве одной фазы двигатель не останавливается, а продолжает крутиться на оставшихся двух, перегревается и за несколько минут выгорает. Реле замечает обрыв за пару секунд и снимает питание с катушки пускателя.
TRV8-08 контролирует четыре вещи сразу. Обрыв любой из трех фаз. Неправильное чередование - это важно после ремонтов на подстанции, когда насос или компрессор начинает вращаться в обратную сторону. Асимметрию напряжений больше 8 %. И выход напряжения за пределы ±15 % от номинала в любую сторону. Как только что-то из этого случилось, переключающий контакт размыкается.
Уставки у этой модели фиксированные - 15 % по напряжению и 2 секунды задержки. Настраивать нечего, и в этом ее смысл: поставил и забыл, ошибиться при настройке невозможно. Если нужны регулируемые пороги и задержка, в этом же разделе есть TRV8-05 - те же габариты, те же функции, но с двумя подстроечными регуляторами на лицевой панели.
Важно понимать, что реле не коммутирует нагрузку. Через него не проходит ток двигателя или ввода: его выходной контакт рассчитан на 10 А и управляет катушкой магнитного пускателя, а силовую часть держит уже пускатель. Питается реле от самой контролируемой сети, отдельного источника не нужно.
Занимает один модуль на DIN-рейке, ширина 18 мм. Зеленый светодиод показывает наличие питания, красный - срабатывание. В связке с генератором реле полезно вдвойне: перекос фаз под нагрузкой у генератора бывает чаще, чем в сети. Счет выставляем от ИП, цена в счете фиксируется на 1 день.
| Тип | реле контроля фаз |
|---|---|
| Номинальный ток | не нормируется, реле не включается в разрыв нагрузки |
| Число полюсов | 3, контроль по трем фазам |
| Число фаз | 3 |
| Тип переключения | контроль без коммутации нагрузки |
| Исполнение | модульное, на DIN-рейку, 1 модуль |
| Автозапуск генератора | нет |
| Контроль напряжения | есть, фиксированные пороги ±15 % от номинала |
| Артикул производителя | Е0405-0004 |
| Что контролирует | обрыв фазы, чередование фаз, асимметрию напряжений, повышенное и пониженное напряжение |
| Напряжение питания | от 220 до 460 В переменного тока, клеммы L1-L2 |
| Диапазон измеряемого напряжения | от 176 до 552 В |
| Диапазон частоты питающего напряжения | от 45 до 65 Гц |
| Диапазон уставок по напряжению | 15 %, фиксированный |
| Уставка по асимметрии | 8 % |
| Гистерезис | 2 % |
| Время срабатывания | 2 секунды ±10 % |
| Задержка запуска | 0,5 секунды после подачи питания |
| Погрешность измерений | ±1 % |
| Выходные контакты | одна группа переключающих контактов |
| Ток контактов реле | 10 А, категория применения AC-1 |
| Напряжение контактов | 250 В переменного тока |
| Индикация | зеленый светодиод наличия напряжения, красный светодиод срабатывания реле |
| Механическая износостойкость | не менее 10 000 000 циклов |
| Электрическая износостойкость | не менее 1 000 000 циклов |
| Класс защиты | IP40 по лицевой панели, IP20 по клеммам |
| Рабочая температура | от -20 до +55 °C |
| Сечение провода | одножильный 1х2,5 или 2х1,5 мм2, многожильный с наконечником 1х2,5 мм2 |
| Монтаж | на DIN-рейку 35 мм, рабочее положение любое |
| Габаритные размеры | 90х18х64 мм |
| Вес | не более 0,064 кг |
| Комплект поставки | реле, паспорт |
| Производство | TOSUN ELECTRIC CO., LTD, Китай, под маркой Энергия |
| Поставка | со склада поставщика, дату отгрузки подтверждаем перед счетом |
Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.
Чем TRV8-08 отличается от TRV8-05?
Настройками. У TRV8-08 уставки фиксированные - 15 % по напряжению и 2 секунды задержки, крутить нечего. У TRV8-05 они регулируются: от 2 до 20 % по напряжению и от 0,1 до 10 секунд по задержке. Функции, габариты и контакты одинаковые. Берите 08, если нужна защита по умолчанию, и 05, если приборы капризные и пороги придется подбирать.
Оно отключит нагрузку само?
Нет, напрямую нет. Реле только размыкает свой контакт, рассчитанный на 10 А, а силовую цепь разрывает магнитный пускатель, которым этот контакт управляет. Пускатель в комплект не входит и подбирается под ток нагрузки.
Нужно ли ему отдельное питание?
Нет, реле питается от той же сети, которую контролирует, - клеммы L1 и L2. Диапазон рабочего напряжения от 220 до 460 В, поэтому прибор одинаково работает и на 380, и на 400 В.
Зачем оно, если стоит реле напряжения?
Реле напряжения однофазное и следит за величиной напряжения. Реле контроля фаз видит то, чего однофазное увидеть не может: обрыв одной из трех фаз, перекос между фазами и неправильное чередование. Для трехфазного насоса или компрессора нужно именно оно.
Сколько места займет в щите?
Один модуль, 18 мм по ширине, монтаж на стандартную DIN-рейку 35 мм. Рабочее положение любое.
