Контроллер заряда MPPT EPEVER Tracer2210AN, 20 А

Рабочая лошадка автономных систем 12 и 24 В: массив до 390 Вт при 12 В и до 780 Вт при 24 В, дисплей и RS-485.

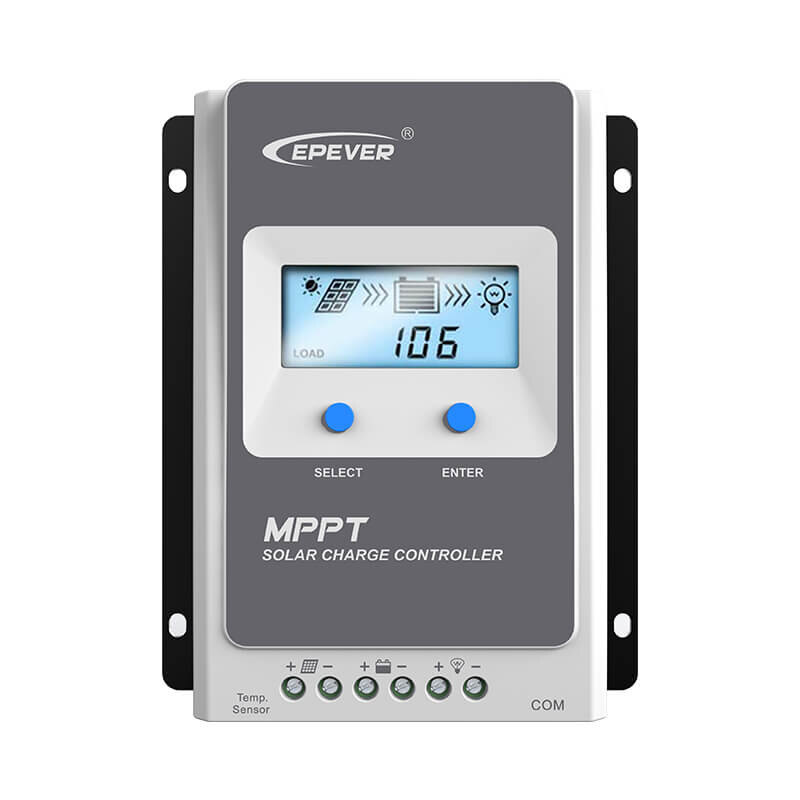

Фото производителя. Комплектацию конкретной партии подтверждаем до счета.

9 870 ₽ ориентир

В наличии

Цена ориентировочная: позиция идет под заказ, точную сумму подтверждаем прайсом поставщика до счета.

Цена фиксируется в счете на 1 день.

Эту позицию считаем в составе заказа: добавьте ее в корзину или спросите цену.

Задать вопрос по товару

Описание

MPPT-контроллер на 20 А для системы 12 или 24 В с автоопределением напряжения батареи. Отслеживает точку максимальной мощности с КПД слежения не ниже 99,5 % и дает по документации производителя прибавку выработки 10-30 % против простого PWM-заряда - тем больше, чем сильнее напряжение панели превышает напряжение батареи и чем холоднее панель.

Массив: 260 Вт номинально при 12 В и 520 Вт при 24 В, предельно допустимый - 390 и 780 Вт, избыток срезается ограничением тока. Профили заряда есть под герметичные, гелевые и залитые батареи, под LiFePO4 на 4 и 8 ячеек и под пользовательские настройки. Главное при подборе - напряжение холостого хода массива: абсолютный потолок 100 В нельзя превышать никогда, а считать надо по самой холодной ночи площадки, потому что на морозе напряжение панели растет.

Характеристики

Тип	MPPT-контроллер заряда и разряда, схема с общим минусом
Артикул производителя	Tracer2210AN
Номинальный ток заряда	20 А
Номинальное напряжение системы	12/24 В с автоопределением; для литиевых батарей выбирается вручную
Рабочий диапазон напряжения батареи	8-32 В
Максимальное напряжение панелей	92 В при +25 °C, 100 В при минимальной рабочей температуре
Номинальная мощность панелей при 12 В	260 Вт
Номинальная мощность панелей при 24 В	520 Вт
Предельная мощность массива при 12 В	390 Вт, избыток срезается ограничением тока
Предельная мощность массива при 24 В	780 Вт
Диапазон напряжения MPPT	от напряжения батареи плюс 2 В до 72 В
Максимальный ток панелей	20 А
Максимальный ток нагрузки	20 А
Максимальный КПД	до 98 %
КПД слежения MPPT	не менее 99,5 %
Собственное потребление	не более 12 мА
Падение напряжения в цепи нагрузки	не более 0,23 В
Типы аккумуляторов	герметичные, гелевые, залитые, LiFePO4 на 4 и 8 ячеек, литий-никель-кобальт-марганцевые, пользовательский профиль
Напряжение заряда	для системы 12 В и герметичных батарей: основной 14,4 В, поддерживающий 13,8 В, выравнивание 14,6 В; для 24 В значения удваиваются
Пороги по батарее	для 12 В: отключение по перенапряжению 16,0 В, возврат в основной заряд 13,2 В, отсечка по разряду 11,1 В, восстановление 12,6 В
Температурная компенсация	-3 мВ/°C на элемент 2 В, для литиевых батарей отключена
Алгоритм заряда	трехстадийный самоадаптивный: MPPT-заряд, стабилизация напряжения, поддерживающий заряд
Защиты	13 видов: обратная полярность панелей и батареи, ночной обратный ток, превышение тока и короткое замыкание по входу, перегрузка и короткое замыкание нагрузки, перегрев прибора с остановкой при 85 °C, низкотемпературная защита литиевых батарей, защита от импульсных перенапряжений
Клеммы	до 16 мм2 (6 AWG), рекомендуемый кабель 6 мм2
Связь и мониторинг	RS-485 через разъем RJ45, протокол Modbus, выносной пульт MT50, модули Wi-Fi и Bluetooth, программа для компьютера и мобильное приложение
Датчик температуры	выносной датчик RTS, без него расчет ведется по 25 °C
Индикация	ЖК-дисплей с подсветкой и две кнопки управления
Охлаждение	пассивное, радиатор; свободное пространство не менее 150 мм сверху и снизу
Класс защиты	IP30
Рабочая температура	от -25 до +45 °C при полной нагрузке
Влажность	менее 95 %, без конденсата
Габариты, ДхШхВ	220х154х52 мм
Вес	0,94 кг
Сертификаты	IEC 60950-1, EN 60950-1, EN 61000-6-1, EN 61000-6-3, FCC part 15B, RoHS
Гарантия	24 месяца
Поставка	под заказ, срок уточняем перед счетом

Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.

Вопросы и ответы

Сколько панелей на него можно повесить?

При системе 12 В - массив до 390 Вт, при 24 В - до 780 Вт. Практически это одна-две бытовые панели на 12 В или две-три на 24 В. Ограничение по напряжению строже, чем по мощности: суммарное напряжение холостого хода не должно превышать 100 В в самый холодный день.

Зачем MPPT, если PWM дешевле?

По документации производителя MPPT дает 10-30 % больше выработки. Разница тем заметнее, чем выше напряжение панели относительно батареи: 60-элементная панель на банк 12 В через PWM теряет почти половину.

Он умеет заряжать LiFePO4?

Да, есть профили под сборки на 4 и 8 ячеек, а также пользовательские настройки напряжений. Температурная компенсация для литиевых батарей автоматически отключается, работает низкотемпературная защита заряда.
