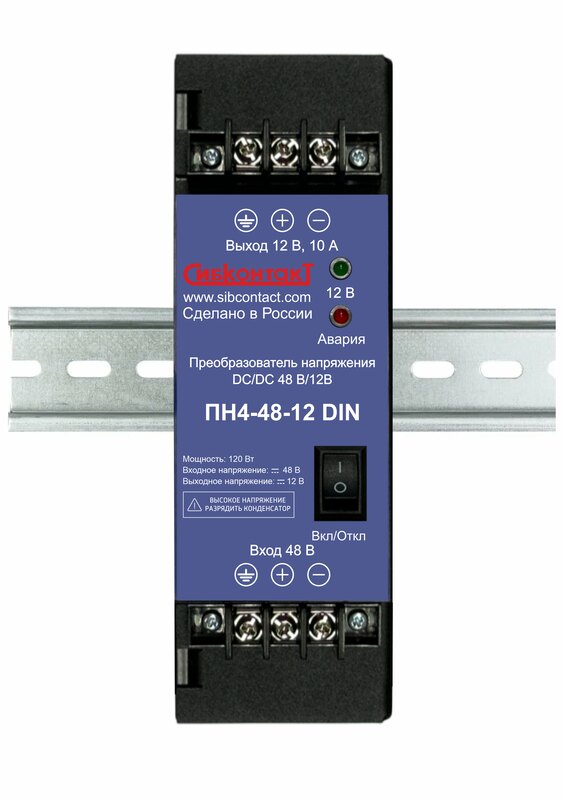

DC-DC преобразователь СибКонтакт ПН4-48-12 DIN, 48 В - 12 В, 120 Вт

Промышленный конвертер 48/12 В на DIN-рейку: 120 Вт и не менее 10 А, полная гальваническая развязка, защита от импульсных перенапряжений, работа от -40 °C, без вентилятора.

Фото производителя. Комплектацию конкретной партии подтверждаем до счета.

10 200 ₽

В наличии

Мощность: 120 Вт

Цена фиксируется в счете на 1 день.

Купить

Корзина - чтобы собрать несколько позиций и оформить их одним заказом.

Оформление заказа

Город доставки

Выберите город из списка - по нему считаем доставку.

Стоимость доставки показана выше, в расчете по этому городу. Ее вы платите Деловым Линиям при получении на терминале.

Имя

Почта - пришлем чек и счет

Телефон - для перевозчика

Почта обязательна - на нее уходят чек и счет.

Способ оплаты По счету

Счет от ИП придет письмом сразу, в PDF и с QR-кодом для оплаты в приложении банка. Картой на сайте этот заказ не оплатить.

Доставка в оплату на сайте не входит - она оплачивается перевозчику при получении. Отправляя форму, вы принимаете условия оферты и политики обработки данных.

Задать вопрос по товару

Описание

Модуль для шкафа автоматики: защелкивается на DIN-рейку и выдает стабильные 12 В при токе не менее 10 А от телекоммуникационной или тяговой сети 48 В. Рабочий диапазон входа широкий - от 30 до 75 В, поэтому просадки и подъемы на батарейной шине прибор переносит без отключения нагрузки, а при выходе за пределы включается автоматическое повторное включение.

Развязка полная: вход-выход, вход-корпус, выход-корпус. Ради нее такие модули и берут - без развязки по экранам и земляным цепям между шкафом и выносным оборудованием текут уравнительные токи, а при пробое силового ключа 48 В попадают прямо на входы 12-вольтовой техники. Набор защит промышленный: короткое замыкание, токовая перегрузка, перегрев, пониженное и повышенное входное напряжение, а также защита от импульсных перенапряжений по железнодорожному стандарту НБ ЖТ ЦЛ-ЦТ 139-2003. Механическая стойкость подтверждена группой М25 по ГОСТ 17516.1.

Охлаждение пассивное, собственным радиатором: вентилятора нет, значит, нечему шуметь, забиваться пылью и выходить из строя. Диапазон рабочих температур от -40 до +40 °C, класс защиты IP20, на лицевой панели два светодиода - зеленый по наличию выхода и красный по аварии. В комплекте преобразователь, руководство и упаковочная тара. Гарантия производителя 12 месяцев, отгрузка со склада на следующий день. Порядок оплаты согласуем вместе со счетом, цена в счете фиксируется на 1 день.

Характеристики

Тип	понижающий преобразователь напряжения DC/DC 48 В - 12 В с гальванической развязкой, монтаж на DIN-рейку
Артикул производителя	ПН4-48-12 DIN, руководство АБМС.ПН4.055.100 РЭ
Входное напряжение	48 В номинал, рабочий диапазон 30-75 В, предельно допустимое 83 В; номинальный входной ток 2,64-2,78 А
Отключение по низкому входному напряжению	порог не более 28 В, автоматическое повторное включение при 29 В
Выходное напряжение	12 В номинал, отклонение не более ±5 %
Максимальный выходной ток	не менее 10 А, предельный не менее 11 А
Выходная мощность	120 Вт максимальная
КПД	не менее 90 %
Собственное потребление	не более 0,28 А на холостом ходу по руководству; в карточке производителя 0,12 А
Гальваническая развязка	есть, по цепям вход-выход, вход-корпус и выход-корпус
Пульсации выходного напряжения	не более 5 %
Защиты	короткое замыкание и токовые перегрузки, тепловая, пониженное входное напряжение, повышенное входное напряжение с порогом не менее 79 В и автоматическим повторным включением при 77 В, импульсные перенапряжения по НБ ЖТ ЦЛ-ЦТ 139-2003; предохранитель в цепи 48 В
Индикация	зеленый светодиод наличия выходного напряжения, красный светодиод аварии
Охлаждение	пассивное, собственный радиатор, без вентилятора
Класс защиты	IP20 по ГОСТ 14254
Рабочая температура	от -40 до +40 °C
Влажность	не более 95 % при +25 °C
Подключение	винтовые клеммники, установка на DIN-рейку
Габариты	190х60х136 мм по руководству, порядок осей не раскрыт
Вес	не более 1,2 кг
Сертификаты	электромагнитная совместимость по ГОСТ Р 51176.3.2 (класс А) и ГОСТ 33436.2, устойчивость к механическим воздействиям группа М25 по ГОСТ 17516.1
Гарантия	12 месяцев
Поставка	со склада поставщика в Новосибирске или Москве, отгрузка на следующий день

Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.

Вопросы и ответы

Какую нагрузку потянут 120 Вт?

Типовой набор шкафа связи: маршрутизатор, небольшой коммутатор, контроллер, пара датчиков или камера - это единицы ампер. Ток не менее 10 А и предел 11 А оставляют запас. Если нужно больше, смотрите ПН4-48-12-300 на 300 Вт и 22 А.

Зачем нужна гальваническая развязка?

Она разрывает контур по земле между шкафом и выносным оборудованием: без нее по экранам кабелей текут уравнительные токи, дающие помехи и разрушающие разъемы. Плюс при пробое силового ключа 48 В не попадут на входы 12-вольтовой техники.

Чем эта модель отличается от ПН4-48-12 ЖД и ПН4-48-12-150?

Это три разные позиции прайса с разной ценой. Здесь именно исполнение DIN - для монтажа на рейку в шкафу. Нужна железнодорожная версия или модель на 150 Вт - напишите в заявке, привезем ее.

Когда отгрузка и как оплатить?

Позиция в наличии на складах поставщика в Новосибирске и Москве, отгрузка на следующий день после заказа. Счет от ИП, порядок оплаты согласуем вместе со счетом. Цена в счете фиксируется на 1 день.
