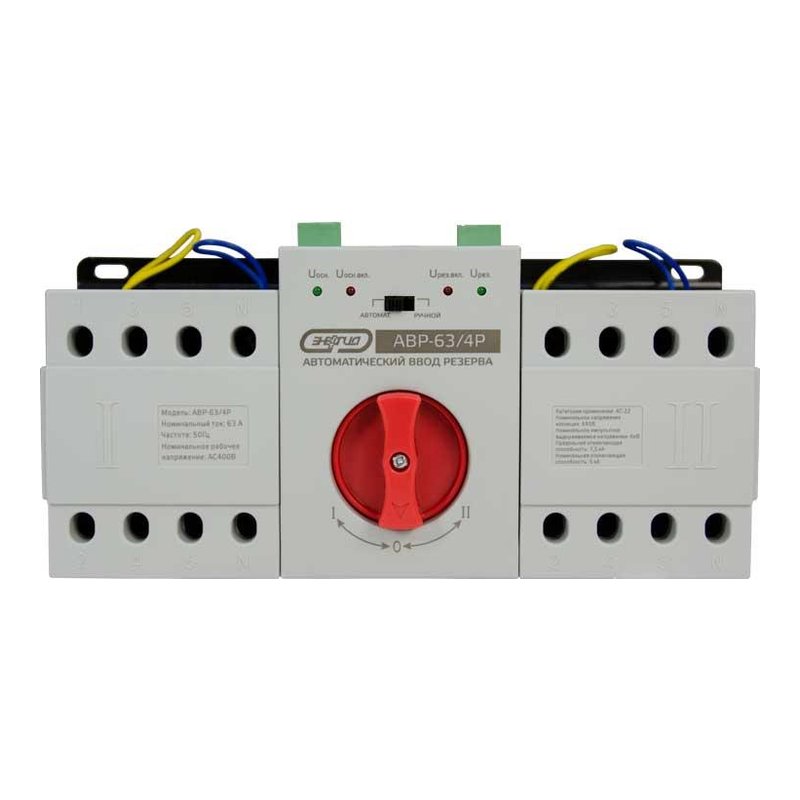

Устройство АВР Энергия АВР-63/4Р, 63 А, 400 В
Трехфазный автоматический ввод резерва на 63 А и 400 В из старшей серии АВР-63. Сам переводит нагрузку с сети на генератор за 4-6 секунд и сам возвращает обратно, есть режим MANUAL с поворотной рукояткой и механическая блокировка вводов. Корпус крупнее, чем у модели Е0706-0004, монтаж на панель.
Фото производителя. Комплектацию конкретной партии подтверждаем до счета.
12 306 ₽
В наличии
Цена фиксируется в счете на 1 день.
Доставка по тарифу Деловых Линий, оплачивается при получении.
- покажем стоимость доставки.
Корзина - чтобы собрать несколько позиций и оформить их одним заказом.
Оформление заказа
Задать вопрос по товару
АВР-63/4Р - трехфазное устройство ввода резерва на два источника. На первый ввод заходят три фазы и нейтраль от сети, на второй - от генератора, выход идет в щит на нагрузку. Пока напряжение на основном вводе есть, дом питается от сети. Напряжение пропало, а на резервном вводе появилось - через 4-6 секунд нагрузка уже переключена на генератор. Сеть вернулась - устройство само переводит питание назад.
Переключение выполняет электродвигатель, который поворачивает рычаги двух встроенных автоматических выключателей, а решение принимает блок цифрового управления - контроллер. Механическая блокировка физически не дает включить оба ввода одновременно. На лицевой панели стоит переключатель режимов AUTO и MANUAL: в ручном режиме электроника отключается и ввод выбирается поворотной рукояткой. Красные светодиоды показывают наличие напряжения на каждом вводе и на нагрузке.
Про автозапуск - честно. Сам по себе АВР генератор не заводит, он только переключает питание. В приложении к паспорту производитель приводит схему с управляющим реле для генератора с дистанционным запуском, но это реле в комплект не входит и покупается отдельно, а сам генератор должен иметь электростарт. В обычном домашнем варианте хозяин заводит генератор руками, а все переключения дальше берет на себя АВР.
И второе, о чем спрашивают реже, чем стоило бы. Пока идут эти 4-6 секунд, нагрузка обесточена: газовый котел уйдет в ошибку, компьютер выключится, кассовый узел перезагрузится. Поэтому критичное питание за АВР заводят через бесперебойник - например, ИБП СибКонтакт ИБПС-12-1700 на своей фазе. Пауза остается на ИБП, ручные переключения - на АВР.
Чем эта модель отличается от четырехполюсной Е0706-0004 из этого же раздела. Электрически - ничем: тот же ток 63 А, то же время переключения, та же логика. Разница в исполнении: корпус АВР-63/4Р крупнее, 258х125х111 мм против 227х135х110 мм, и стоит он дороже. Если в щите есть место и важна цена, берите Е0706-0004; если уже стоит такой же аппарат и нужен второй в ту же схему, берите этот. Не уверены, какой ток и сколько полюсов нужно вашему вводу, - пройдите подбор АВР или пришлите однолинейную схему, подберем бесплатно. Счет выставляем от ИП, цена в счете фиксируется на 1 день.
| Тип | устройство автоматического ввода резерва |
|---|---|
| Номинальный ток | 63 А |
| Число полюсов | 4, три фазы и нейтраль |
| Число фаз | 3 |
| Тип переключения | автоматический, электропривод; есть ручной режим MANUAL с поворотной рукояткой |
| Исполнение | в корпусе, на монтажную панель, четыре отверстия под винт |
| Автозапуск генератора | нет, запуск генератора выполняет внешнее управляющее реле по схеме из паспорта; в комплект оно не входит |
| Контроль напряжения | есть, по наличию напряжения на основном и резервном вводах; числовые пороги производитель не публикует |
| Артикул производителя | Е0706-0002 |
| Номинальное рабочее напряжение | 400 В переменного тока, трехфазная сеть |
| Номинальное напряжение изоляции | 690 В |
| Импульсное выдерживаемое напряжение | 6 кВ |
| Частота | 50 Гц |
| Время автоматического переключения | 4-6 секунд |
| Режимы работы | автоматический AUTO и ручной MANUAL поворотной рукояткой |
| Управление | блок цифрового управления, контроллер |
| Привод | электродвигатель, поворачивающий рычаги встроенных автоматических выключателей |
| Блокировка | механическая, одновременное включение двух вводов исключено |
| Номинальный ток короткого замыкания | 5 кА |
| Максимальная отключающая способность | 7,5 кА |
| Защиты | от перегрузки и от короткого замыкания |
| Индикация | красные светодиоды наличия напряжения на вводах и на нагрузке |
| Клеммы внешних индикаторов | фазное напряжение сети, 230 В; максимальный ток цепи индикаторов 1 А |
| Класс защиты | IP30, установка внутрь щита или бокса |
| Рабочая температура | от -5 до +40 °C, средняя за сутки не выше +35 °C |
| Монтаж | стационарный, на монтажную панель через четыре отверстия диаметром 5 мм; крепление на DIN-рейку производителем не заявлено |
| Габаритные размеры | 258х125х111 мм |
| Установочные размеры | 230х114 мм, межцентровые расстояния крепежных отверстий |
| Комплект поставки | устройство АВР, инструкция по эксплуатации, гарантийный талон |
| Гарантия | 12 месяцев, назначенный срок службы не менее 10 лет |
| Поставка | со склада поставщика, дату отгрузки подтверждаем перед счетом |
Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.
Чем АВР-63/4Р отличается от модели Е0706-0004?
Электрически - ничем. У обеих 63 А, четыре полюса, 400 В, переключение за 4-6 секунд и одинаковая логика работы. Разница в корпусе и цене: АВР-63/4Р крупнее, 258х125х111 мм против 227х135х110 мм, и дороже. Берут его обычно тогда, когда в щите уже стоит такой же аппарат и второй нужен в ту же схему.
АВР сам заведет генератор?
Нет. Устройство переключает нагрузку между вводами, стартером генератора оно не управляет. В приложении к паспорту есть схема с управляющим реле для генератора с дистанционным запуском, но реле в комплект не входит, а у генератора должен быть электростарт. В типовом домашнем варианте генератор заводят вручную.
Можно повесить котел прямо за АВР, без ИБП?
Не стоит. Переключение занимает 4-6 секунд, и все это время нагрузка обесточена - газовый котел за такую паузу уходит в ошибку. Штатная схема такая: сеть и генератор на два ввода АВР, выход АВР в щит, а котел и остальная критичная нагрузка - через бесперебойник.
Куда его ставить?
Внутрь щита или бокса: класс защиты IP30, исполнение стационарное. Крепление - на монтажную панель через четыре отверстия диаметром 5 мм, межцентровые расстояния 230х114 мм. На DIN-рейку устройство не рассчитано, производитель такое крепление не заявляет. Рабочая температура от -5 до +40 °C. Монтаж должен выполнять квалифицированный электрик.
Подойдет ли он для однофазного ввода?
Нет, это трехфазная модель на 400 В. Для однофазной сети 230 В в этом же разделе есть двухполюсное устройство АВР Энергия 63 А, 2Р, а если ток ввода меньше - устройства ATS Энергон на 50 А.
Когда отгрузка и как оплатить?
Позиция со склада поставщика, дату отгрузки подтверждаем перед счетом. Счет выставляем от ИП, порядок оплаты согласуем вместе со счетом. Цена в счете фиксируется на 1 день.
