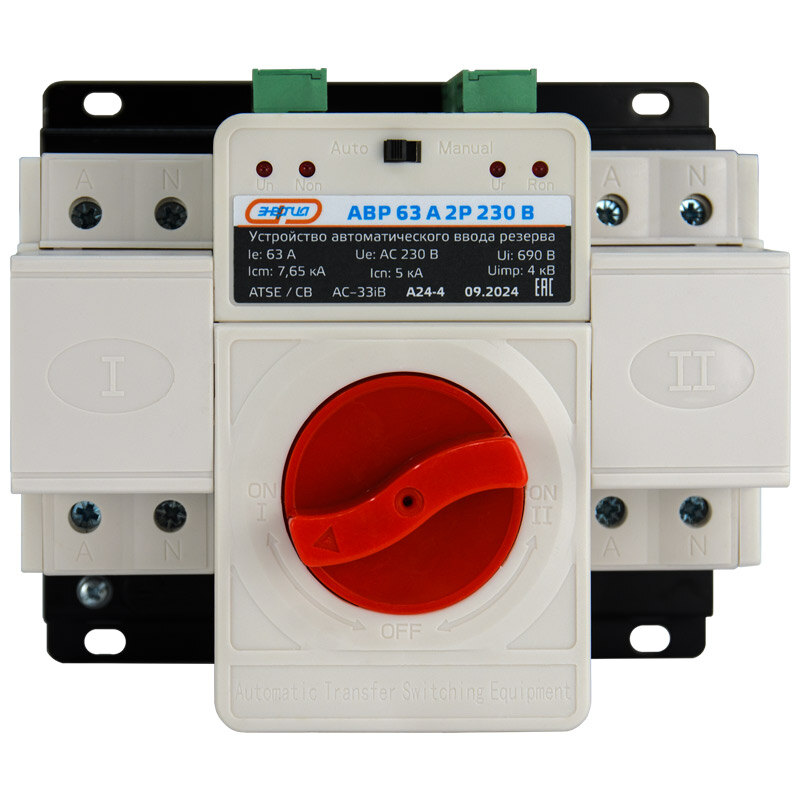

Устройство АВР Энергия 63 А, 2Р, 230 В
Автоматический ввод резерва на 63 А для однофазной сети 230 В: сам переключает питание между электросетью и генератором за 4-6 секунд и так же сам возвращает на сеть. Есть ручной режим, механическая блокировка вводов и защита от перегрузки. Ставится перед ИБП, чтобы не перетыкать вилку вручную.
Фото производителя. Комплектацию конкретной партии подтверждаем до счета.
12 750 ₽
В наличии
Цена фиксируется в счете на 1 день.
Доставка по тарифу Деловых Линий, оплачивается при получении.
- покажем стоимость доставки.
Корзина - чтобы собрать несколько позиций и оформить их одним заказом.
Оформление заказа
Задать вопрос по товару
АВР - это моторизованный переключатель на два ввода. Основной ввод - городская сеть, резервный - бензиновый или дизельный генератор, выход идет на нагрузку. Пока напряжение в сети есть, дом питается от нее. Как только сеть пропала, а на резервном вводе напряжение появилось, устройство само переводит нагрузку на генератор за 4-6 секунд, а после возвращения сети так же само переключается обратно. К щиту никто не бежит и вилку не перетыкает.
Зачем это владельцу бесперебойника. Свет погас - ИБП мгновенно подхватил котел и насосы от аккумуляторов, но батареи конечны, и через несколько часов их надо заряжать. Хозяин выходит, заводит генератор, и дальше без АВР питание ИБП приходится вручную переключать с розетки на генератор, а после возвращения света возвращать обратно. С АВР этого нет: генератор заведен - переключение происходит само, ИБП получает питание и начинает заряжать батареи, автономия восстанавливается.
АВР не заменяет ИБП, а ИБП не заменяет АВР. Само переключение занимает 4-6 секунд, и все это время нагрузка обесточена: газовый котел за такую паузу уйдет в ошибку, компьютер выключится. Поэтому правильная схема выглядит так - сеть и генератор заходят на два ввода АВР, выход АВР идет на ИБП, а уже к бесперебойнику подключены котел, насосы и остальная критичная нагрузка. Провал в 4-6 секунд закрывает ИБП, а АВР избавляет от ручных переключений.
Двухполюсное исполнение рассчитано на однофазную сеть 230 В и коммутирует фазу вместе с нейтралью - именно это нужно фазозависимым газовым котлам. Номинальный ток 63 А, защита от перегрузки и короткого замыкания встроена, механическая блокировка физически не дает включить оба ввода одновременно, а на лицевой панели есть переключатель режимов AUTO и MANUAL с поворотной рукояткой. Управление цифровое, на контроллере, переключение выполняет электродвигатель, поворачивающий рычаги встроенных автоматических выключателей. Отдельные клеммы выведены под внешние индикаторы, вспомогательные контакты обратной связи, сигнал от генератора и вход системы пожарной безопасности на 24 В.
Чем дополнить. Под котел с парой насосов обычно берут ИБП СибКонтакт СибРезерв 600 или ИБПС-12-1700, на дом с холодильником и скважинным насосом - ИБПС-12-3500. Если не знаете, какой бесперебойник и какая емкость батарей нужны под ваш дом и ваш генератор, пришлите список нагрузок: подбор бесплатный. Счет выставляем от ИП, порядок оплаты согласуем вместе со счетом.
| Тип | устройство автоматического ввода резерва |
|---|---|
| Номинальный ток | 63 А |
| Число полюсов | 2, коммутируются фаза и нейтраль |
| Число фаз | 1 |
| Тип переключения | автоматический, электропривод; есть ручной режим MANUAL с поворотной рукояткой |
| Исполнение | в корпусе, на монтажную панель, четыре отверстия под винт |
| Автозапуск генератора | нет, только вход сигнала от генератора |
| Контроль напряжения | есть, пороги от 85 до 110 % номинала |
| Артикул производителя | Е0706-0003, штрихкод 4660244807696 |
| Номинальное рабочее напряжение | 230 В переменного тока, однофазная сеть |
| Номинальное напряжение изоляции | 690 В |
| Импульсное выдерживаемое напряжение | 4 кВ |
| Частота | 50/60 Гц |
| Рабочий диапазон входного напряжения | от 85 до 110 % номинала |
| Время автоматического переключения | 4-6 секунд |
| Режимы работы | автоматический AUTO и ручной MANUAL поворотной рукояткой |
| Управление | блок цифрового управления, контроллер |
| Привод | электродвигатель, поворачивающий рычаги встроенных автоматических выключателей |
| Блокировка | механическая, одновременное включение двух вводов исключено |
| Номинальный ток короткого замыкания | 5 кА |
| Максимальная отключающая способность | 7,65 кА |
| Защиты | от перегрузки и от короткого замыкания |
| Индикация | светодиодные индикаторы наличия напряжения на вводах и на нагрузке |
| Клеммы внешних индикаторов | фазное напряжение сети, 220 В |
| Дополнительные клеммы | сигнал от генератора, вспомогательные контакты обратной связи по каждому вводу, вход системы пожарной безопасности 24 В |
| Механический ресурс | 4500 переключений |
| Электрический ресурс | 1500 переключений |
| Класс защиты | IP30, установка внутрь щита или бокса |
| Рабочая температура | от -5 до +40 °C |
| Угол наклона при монтаже | не более 23° |
| Монтаж | стационарный, на монтажную панель через четыре отверстия под винт; крепление на DIN-рейку производителем не заявлено |
| Габаритные размеры | 155х135х110 мм |
| Установочные размеры | 128х123х98 мм |
| Комплект поставки | устройство АВР, инструкция по эксплуатации, гарантийный талон |
| Гарантия | 12 месяцев, назначенный срок службы не менее 10 лет |
| Производство | TOSUN ELECTRIC CO., LTD, Китай, под маркой Энергия |
| Поставка | со склада поставщика, дату отгрузки подтверждаем перед счетом |
Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.
Зачем АВР, если у меня уже есть ИБП?
Бесперебойник держит нагрузку от батарей, но батареи конечны. Когда света нет несколько часов, вы заводите генератор - и без АВР питание ИБП надо вручную переключать с розетки на генератор, а после возвращения света возвращать обратно. АВР делает это сам за 4-6 секунд, в обе стороны. ИБП при этом начинает заряжать батареи от генератора, и запас автономии восстанавливается.
Можно обойтись одним АВР, без ИБП?
Для котла и электроники - нет. Переключение занимает 4-6 секунд, и все это время нагрузка обесточена: газовый котел уйдет в ошибку, компьютер выключится. АВР убирает ручные переключения, а мгновенный подхват дает только бесперебойник. Штатная схема - сеть и генератор на два ввода АВР, выход АВР на ИБП, нагрузка на ИБП.
АВР сам заведет генератор?
Нет. Устройство переключает нагрузку между вводами, но стартером генератора не управляет. Автозапуск возможен, если у генератора есть функция дистанционного запуска и в схему добавлено управляющее реле - производитель приводит такую схему в паспорте, но само реле в комплект не входит. В типовом бытовом варианте генератор заводят вручную, а переключением занимается АВР.
Подойдет ли эта модель для трехфазного ввода?
Нет. Двухполюсное исполнение рассчитано на однофазную сеть 230 В и коммутирует фазу с нейтралью. Для трех фаз в этой же категории есть четырехполюсная модель на 400 В - Устройство АВР Энергия 63 А, 4Р, 400 В.
Как и куда его ставить?
Устройство стационарное, класс защиты IP30, поэтому место ему внутри щита или бокса. Крепление - на монтажную панель через четыре отверстия под винт, крепление на DIN-рейку производитель не заявляет. Рабочая температура от -5 до +40 °C, допустимый наклон при монтаже до 23 градусов. Монтаж и подключение должен выполнять квалифицированный электрик.
Какой ИБП взять к нему?
Зависит от нагрузки. Котел с одним-двумя насосами закрывает СибРезерв 600 или ИБПС-12-1700, дом с холодильником и скважинным насосом - ИБПС-12-3500. Пришлите список того, что должно работать в резерве, и модель генератора: бесперебойник, емкость аккумуляторов и сечение кабеля подберем бесплатно.
Когда отгрузка и как оплатить?
Позиция со склада поставщика, дату отгрузки подтверждаем перед счетом. Счет выставляем от ИП, порядок оплаты согласуем вместе со счетом. Цена в счете фиксируется на 1 день.
