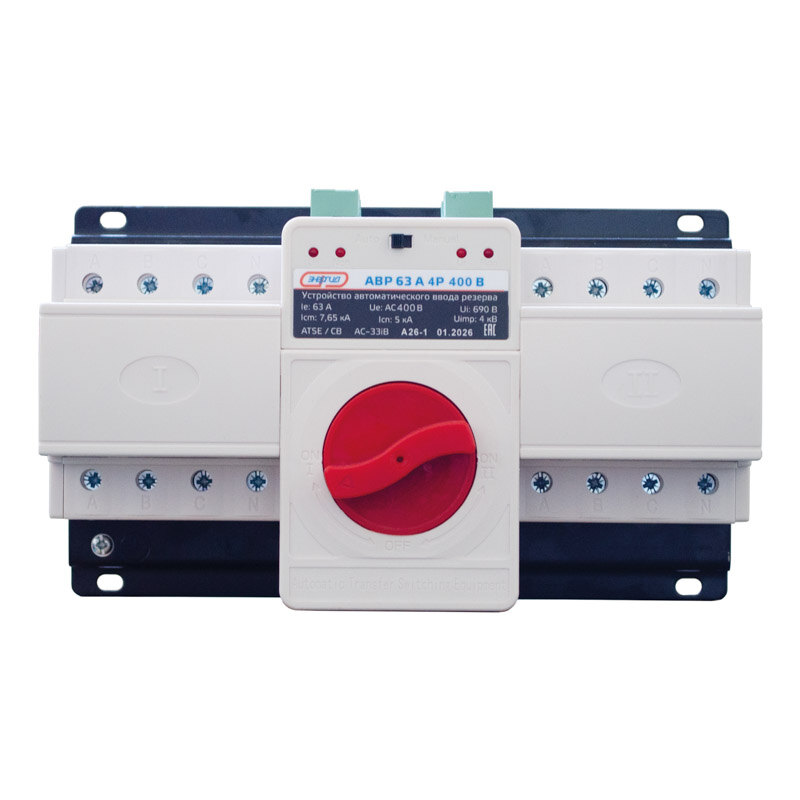

Устройство АВР Энергия 63 А, 4Р, 400 В
Трехфазный автоматический ввод резерва на 63 А и 400 В: четыре полюса, три фазы и нейтраль. Переключает питание между сетью и генератором за 4-6 секунд и сам возвращает на сеть, есть ручной режим и механическая блокировка вводов.
Фото производителя. Комплектацию конкретной партии подтверждаем до счета.
7 574 ₽
В наличии
Цена фиксируется в счете на 1 день.
Доставка по тарифу Деловых Линий, оплачивается при получении.
- покажем стоимость доставки.
Корзина - чтобы собрать несколько позиций и оформить их одним заказом.
Оформление заказа
Задать вопрос по товару
Четырехполюсная модель того же устройства - для трехфазного ввода 400 В. Основной ввод берет три фазы и нейтраль от сети, резервный - от трехфазного генератора, выход идет в щит на нагрузку. Пропала сеть, на резервном вводе появилось напряжение - через 4-6 секунд питание уже идет от генератора. Сеть вернулась - устройство само переключается обратно, без участия хозяина.
Как это работает вместе с бесперебойником. При отключении света ИБП мгновенно подхватывает котел и насосы от аккумуляторов, но батареи разряжаются, и рано или поздно нужен генератор. Без АВР питание бесперебойника приходится перетыкать вручную - сначала на генератор, потом обратно на сеть. С АВР переключение делает само устройство, ИБП получает питание и начинает заряжать батареи, автономия восстанавливается.
Одно другое не отменяет. За 4-6 секунд переключения нагрузка обесточена, поэтому котел, серверная или кассовое оборудование без ИБП эту паузу не переживут. Штатная схема такая: сеть и генератор заходят на два ввода АВР, выход АВР идет в щит, а критичная нагрузка подключается уже через бесперебойник - на своей фазе, если ИБП однофазный. Пауза остается на совести ИБП, ручные переключения - на совести АВР.
Все четыре полюса коммутируются, нейтраль в том числе. Производитель отдельно предупреждает: у четырехполюсных приборов нейтральный провод основного и резервного вводов не должен быть общим. Номинальный ток 63 А на полюс, защита от перегрузки и короткого замыкания встроена, есть механическая блокировка от одновременного включения двух вводов, переключатель режимов AUTO и MANUAL и поворотная рукоятка для ручного режима. Отдельные клеммы выведены под внешние индикаторы, вспомогательные контакты обратной связи, сигнал от генератора и вход системы пожарной безопасности на 24 В.
Что взять к нему. Критичную нагрузку после АВР обычно вешают на однофазный бесперебойник: котел с насосами закрывает ИБП СибКонтакт ИБПС-12-1700, дом с холодильником и скважинным насосом - ИБПС-12-3500, небольшой контур отопления - СибРезерв 600. Пришлите однолинейную схему или просто список нагрузок по фазам - подбор бесплатный. Счет выставляем от ИП, порядок оплаты согласуем вместе со счетом.
| Тип | устройство автоматического ввода резерва |
|---|---|
| Номинальный ток | 63 А |
| Число полюсов | 4, три фазы и нейтраль |
| Число фаз | 3 |
| Тип переключения | автоматический, электропривод; есть ручной режим MANUAL с поворотной рукояткой |
| Исполнение | в корпусе, на монтажную панель, четыре отверстия под винт |
| Автозапуск генератора | нет, только вход сигнала от генератора |
| Контроль напряжения | есть, пороги от 85 до 110 % номинала |
| Артикул производителя | Е0706-0004 |
| Номинальное рабочее напряжение | 400 В переменного тока, трехфазная сеть |
| Номинальное напряжение изоляции | 690 В |
| Импульсное выдерживаемое напряжение | 4 кВ |
| Частота | 50/60 Гц |
| Рабочий диапазон входного напряжения | от 85 до 110 % номинала |
| Время автоматического переключения | 4-6 секунд |
| Режимы работы | автоматический AUTO и ручной MANUAL поворотной рукояткой |
| Управление | блок цифрового управления, контроллер |
| Привод | электродвигатель, поворачивающий рычаги встроенных автоматических выключателей |
| Блокировка | механическая, одновременное включение двух вводов исключено |
| Номинальный ток короткого замыкания | 5 кА |
| Максимальная отключающая способность | 7,65 кА |
| Защиты | от перегрузки и от короткого замыкания |
| Индикация | светодиодные индикаторы наличия напряжения на вводах и на нагрузке |
| Клеммы внешних индикаторов | фазное напряжение сети, 220 В |
| Дополнительные клеммы | сигнал от генератора, вспомогательные контакты обратной связи по каждому вводу, вход системы пожарной безопасности 24 В |
| Механический ресурс | 4500 переключений |
| Электрический ресурс | 1500 переключений |
| Класс защиты | IP30, установка внутрь щита или бокса |
| Рабочая температура | от -5 до +40 °C |
| Угол наклона при монтаже | не более 23° |
| Монтаж | стационарный, на монтажную панель через четыре отверстия под винт; крепление на DIN-рейку производителем не заявлено |
| Габаритные размеры | 227х135х110 мм |
| Установочные размеры | 200х123х98 мм |
| Особенности подключения | нейтральный провод основного и резервного вводов не должен быть общим |
| Комплект поставки | устройство АВР, инструкция по эксплуатации, гарантийный талон |
| Гарантия | 12 месяцев, назначенный срок службы не менее 10 лет |
| Производство | TOSUN ELECTRIC CO., LTD, Китай, под маркой Энергия |
| Поставка | со склада поставщика, дату отгрузки подтверждаем перед счетом |
Характеристики - из документации производителя. Комплектацию и параметры конкретной партии подтверждаем до счета.
Чем эта модель отличается от двухполюсной?
Числом полюсов и напряжением. Здесь четыре полюса и 400 В: коммутируются три фазы и нейтраль, модель для трехфазного ввода. Двухполюсная рассчитана на однофазную сеть 230 В и коммутирует фазу с нейтралью. Номинальный ток, время переключения, ресурс и логика работы у моделей одинаковые.
Зачем АВР, если уже стоит ИБП?
Бесперебойник держит нагрузку от батарей, но батареи конечны. При долгом отключении вы заводите генератор - и без АВР питание ИБП надо переключать на генератор вручную, а после возвращения света возвращать обратно. АВР делает это сам за 4-6 секунд, в обе стороны, и ИБП начинает заряжать батареи от генератора.
Можно поставить только АВР, без ИБП?
Для котла, серверной или кассового узла - нет. Переключение занимает 4-6 секунд, и все это время нагрузка обесточена. АВР убирает ручные переключения, мгновенный подхват дает только бесперебойник. Штатная схема - сеть и генератор на два ввода АВР, выход в щит, критичная нагрузка через ИБП.
АВР сам заведет генератор?
Нет, стартером генератора он не управляет. Автозапуск возможен, если у генератора есть дистанционный запуск и в схему добавлено управляющее реле - производитель приводит такую схему в паспорте, но реле в комплект не входит. Обычно генератор заводят вручную, а переключением занимается АВР.
Что за требование к нейтрали?
У четырехполюсных приборов нейтральный провод основного и резервного вводов не должен быть общим - это прямое указание производителя в паспорте. Нейтраль каждого ввода заводится на свою клемму, иначе схема работает неправильно. Монтаж должен выполнять квалифицированный электрик.
Как и куда его ставить?
Устройство стационарное, класс защиты IP30, поэтому место ему внутри щита или бокса. Крепление - на монтажную панель через четыре отверстия под винт, крепление на DIN-рейку производитель не заявляет. Габариты 227х135х110 мм, рабочая температура от -5 до +40 °C, допустимый наклон при монтаже до 23 градусов.
Когда отгрузка и как оплатить?
Позиция со склада поставщика, дату отгрузки подтверждаем перед счетом. Счет выставляем от ИП, порядок оплаты согласуем вместе со счетом. Цена в счете фиксируется на 1 день.
Заказ оформляется на сайте: выбираете город, оставляете контакты и платите картой или получаете счет от ИП письмом. Цена в счете держится 1 день.
Отправляем Деловыми Линиями до терминала в вашем городе, по всей России включая Крым. Стоимость перевозки видна в расчете у цены - ее вы оплачиваете перевозчику при получении, в наш счет она не входит.
Литиевые аккумуляторы Деловые Линии возят как опасный груз, с нужными сопроводительными документами.
