Байпас для ИБП и стабилизатора - зачем нужен и как подключить

Опубликовано 08.10.2026

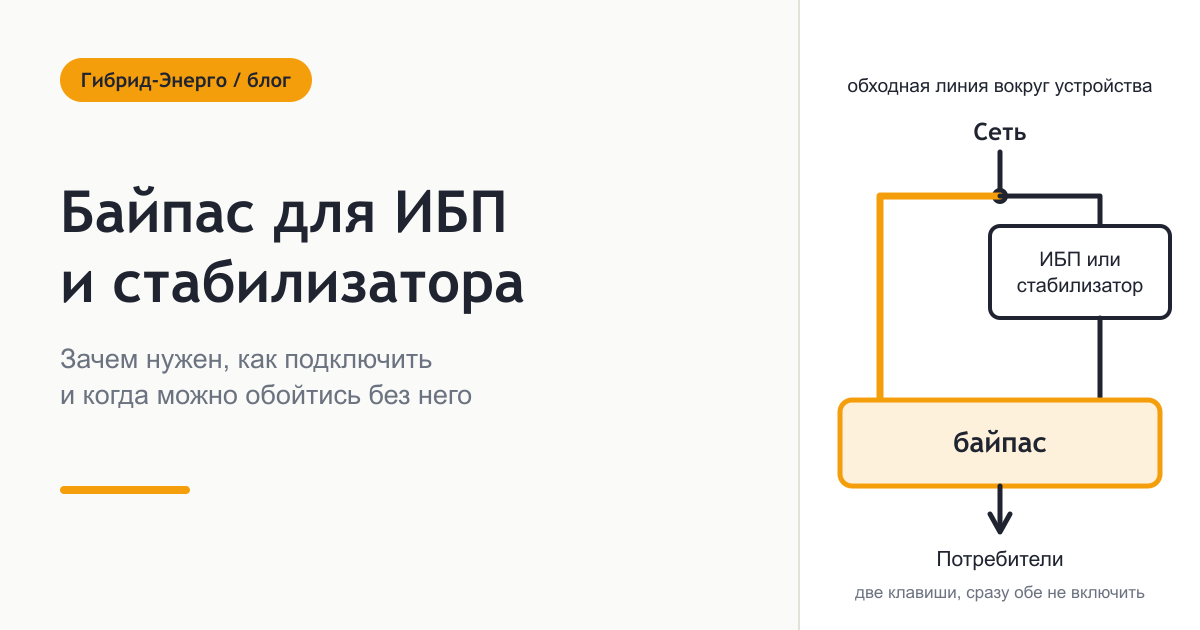

Байпас - это обходная линия вокруг бесперебойника или стабилизатора. Он нужен, чтобы снять устройство в ремонт или заменить аккумулятор, не оставляя котел и дом без питания. Двумя клавишами нагрузку переводят с устройства напрямую на сеть и обратно, а включить обе клавиши сразу нельзя.

Байпас нужен не всем. Бесперебойнику, который включен вилкой в розетку, он не требуется, а устройству, которое врезано в линию в щите, без него не обойтись. Ниже разбор по паспорту производителя.

Что такое байпас и зачем он нужен

В паспорте Энергии изделие называется "автоматический выключатель типа байпас", в скобках - "переключатель обводной резервной линии". Назначение записано так: возможность в ручном режиме подать напряжение в обход какого-либо устройства.

Там же названы два случая применения.

• Авария или ремонт устройства. Потребитель остается подключенным к электросети даже во время ремонтных работ.
• Экономия ресурса. Стабилизатор включают в цепь только на время просадок напряжения в часы пикового потребления, остальное время дом работает напрямую.

Паспорт говорит, что байпас в основном используют со стабилизаторами напряжения. С бесперебойником схема та же: вместо стабилизатора в ней стоит ИБП.

Схема подключения байпаса

У аппарата два полюса и две клавиши. По схеме из паспорта они включены так.

1. Нейтраль от сети идет к потребителям напрямую и через байпас не проходит.
2. Фаза от сети разветвляется. Одна ветка приходит на первый полюс напрямую - это цепь байпаса. Вторая идет на вход устройства.
3. С выхода устройства фаза приходит на второй полюс.
4. Нижние клеммы обоих полюсов соединены перемычкой, с них фаза уходит к потребителям.

Выходит, что два полюса здесь - это не фаза и нейтраль, как у обычного двухполюсного автомата, а два пути одной фазы. Включен первый полюс - потребители питаются в обход устройства. Включен второй - через устройство.

Блокировка здесь главное. Если соединить вход и выход стабилизатора или бесперебойника напрямую, устройство получит сетевое напряжение на свой выход. Поэтому собирать байпас из двух обычных автоматов нельзя, они включаются одновременно.

Когда байпас для ИБП не нужен

Бесперебойники для котла обычно подключаются без вмешательства в проводку. По паспорту ИБП Энергия Smart.2 входная цепь - разъем IEC C14 под сетевой шнур, выходная - две розетки типа F на 10 А. Котел включен вилкой в розетку бесперебойника.

Обходная линия здесь уже есть, это обычная розетка в стене. Чтобы снять бесперебойник, вилку котла переставляют из его розетки в сетевую.

У этого способа одна тонкость. Многие газовые котлы чувствительны к тому, где в розетке фаза и где нейтраль. В руководстве Baxi Luna 3 Comfort, раздел 16 "Подключение к электропитанию", сказано прямо: убедитесь в соблюдении правильной полярности. Вилка входит в розетку двумя способами, и при перестановке ее легко перевернуть. Поэтому на вилке и на обеих розетках заранее ставят метки.

Когда без байпаса не обойтись

• Устройство подключено к клеммам в щите. Стабилизатор на весь дом или мощный бесперебойник, врезанный в линию. Вилки нет, переставлять нечего, и без обходной линии любое обслуживание означает отключение дома.
• Нагрузку нельзя отключать даже на минуту. Сервер, связь, система с долгим перезапуском.
• Котел подключен кабелем через выключатель, а не вилкой. Руководство Baxi Luna 3 Comfort, например, требует подключать котел через двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм. Линия к такому котлу идет из щита.

Замена аккумулятора - частый повод

В паспорте ИБП Smart.2, пункт 4.5, есть предупреждение: эксплуатация ИБП без подключенных АКБ не допускается, без них ИБП может не запускаться. Бесперебойник нельзя оставить работать "пока на сети", сняв батарею на замену.

Значит, на время замены аккумулятора нагрузку переводят на сеть: либо перестановкой вилки, либо клавишей байпаса. После установки новой батареи возвращают обратно.

Внешний байпас и внутренний - разные вещи

У многих бесперебойников есть внутренний байпас, и его путают с внешним. В паспорте Smart.2 он описан в экономичном режиме: пока входное напряжение находится в пределах 198-242 В, встроенный стабилизатор не используется и напряжение подается с входа на выход напрямую. Вышло напряжение за эти пределы - ИБП переходит в режим стабилизации.

Внутренний байпас - часть самого устройства. Он работает, пока устройство исправно и стоит на месте. Снять бесперебойник в ремонт он не поможет. Для этого нужна внешняя обходная линия, которая от устройства не зависит.

Внешний байпас называют еще сервисным или ручным. Щит байпаса - это он же, собранный в отдельном корпусе вместе с автоматами защиты.

Чего байпас не делает

• Не переключается сам. Это ручной аппарат. Если бесперебойник отказал ночью, нагрузка останется без питания, пока кто-то не нажмет клавишу.
• Не снимает напряжение со входа устройства. По схеме паспорта фаза приходит на вход устройства до байпаса. Клавиша отключает выход, а вход остается под напряжением. Чтобы снять устройство безопасно, на его входе нужен свой автомат.
• Не разрывает нейтраль. Она идет к потребителям напрямую.
• Не заменяет АВР. Байпас выбирает между сетью напрямую и сетью через устройство. Между сетью и генератором выбирает АВР или перекидной переключатель.

Как выбрать байпас по току

По паспорту в серии пять номиналов: 25, 32, 40, 50 и 63 А. Номинал берут по автомату линии, на которой стоит устройство. В режиме обхода через байпас идет весь ток этой линии.

Байпас остается автоматическим выключателем: у него есть характеристика срабатывания и отключающая способность, при перегрузке и коротком замыкании он отключит линию.

В нашем каталоге три номинала: байпас 2P 25 А, байпас 2P 40 А и байпас 2P 63 А.

Монтаж по паспорту

• Установка на стандартную DIN-рейку 35 мм. Ширина аппарата 36 мм, это два модуля.
• Винтовые зажимы под провод сечением от 1 до 16 квадратных миллиметров, одножильный или многожильный.
• Момент затяжки винтов - не более 2,5 Нм.
• Степень защиты IP20, аппарат ставят внутрь щита.
• Перед установкой и демонтажем проверяют отсутствие напряжения.
• К монтажу допускается персонал с группой по электробезопасности не ниже третьей.

Короткие вопросы

Нужен ли байпас для ИБП котла?

Если бесперебойник и котел соединены вилкой и розеткой - нет, достаточно переставить вилку в сетевую розетку, соблюдая полярность. Если ИБП врезан в линию в щите - нужен.

Чем сервисный байпас отличается от внешнего?

Ничем, это два названия одной обходной линии с ручным переключением. Сервисным его называют по назначению, внешним - по расположению.

Можно ли сделать байпас из двух автоматов?

Нет. Два автомата можно включить одновременно, и сеть окажется на выходе устройства. У аппарата типа байпас одновременное включение двух клавиш заблокировано.

Байпас и стабилизатор - как это работает вместе?

Так же, как с бесперебойником. Это основное применение по паспорту: стабилизатор можно вывести из цепи на ремонт или включать только в часы просадок напряжения.

Что дальше

Байпасы и остальная коммутация ввода собраны в разделе АВР и ввод резерва. Устройства, которые ставят за байпас, - в разделах ИБП для котлов и стабилизаторы напряжения. Если нужно выбирать не между сетью и устройством, а между сетью и генератором, читайте про перекидной рубильник для генератора и схему подключения АВР.

Или напишите нам, какое устройство стоит на линии и каким автоматом она защищена. Подберем номинал байпаса. Электромонтаж выполняет ваш электрик.
