Перекидной рубильник ставят в дом, где постоянно кто-то живет и пауза в несколько минут без света допустима. АВР нужен там, где дом остается пустым или есть нагрузка, которая не может ждать человека. По безопасности аппараты равны: оба не дают сети и генератору встретиться. Разница в том, кто переводит нагрузку - рука или контроллер.
Ниже разбор по документам: что требуют правила, что записано в паспортах аппаратов и как по этим цифрам выбрать свой вариант.
Перекидной, реверсивный, кулачковый - это один аппарат
В поиске его называют перекидным или реверсивным рубильником, электрики - переключателем на два ввода. Производитель пишет в паспорте "переключатель кулачковый", слова "рубильник" в документах нет вообще. Речь об одном и том же: ручной аппарат с одной рукояткой и тремя положениями, который подключает дом либо к сети, либо к генератору.
В паспорте кулачковых переключателей Энергия серий CS-68 и CA-10 назначение записано так: ручная коммутация токовых цепей, применение в качестве головных выключателей и переключателей источника питания. Последнее и есть наш случай.
Как работает схема 1-0-2

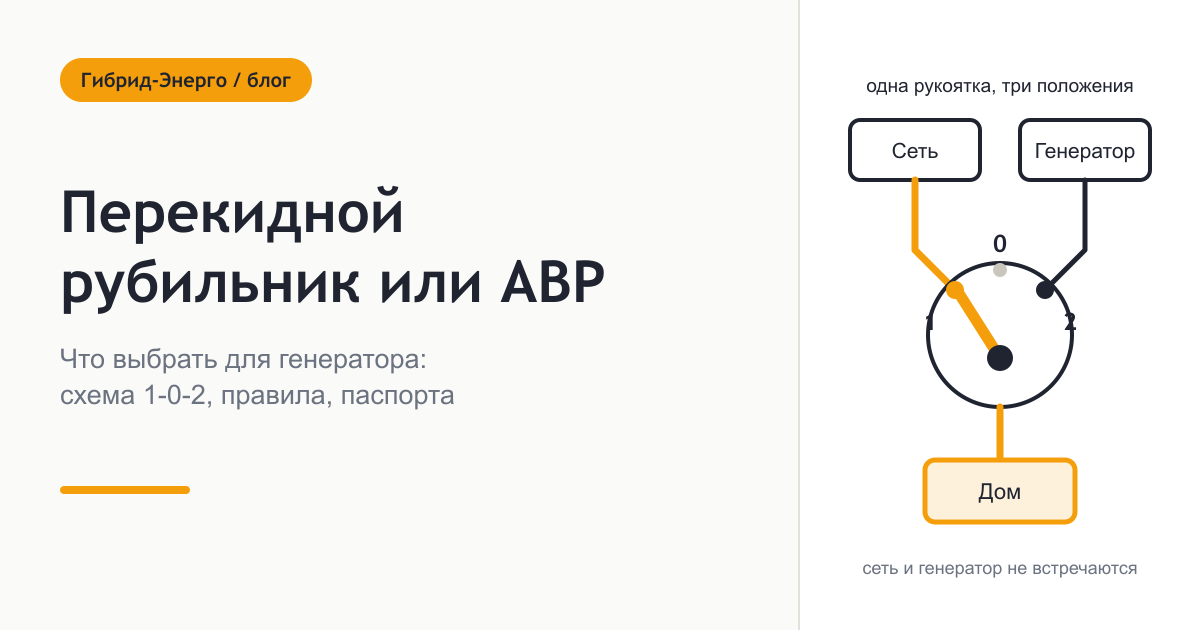

У переключателя три положения. В положении 1 дом подключен к сети, в положении 2 - к генератору, в среднем положении 0 он отключен от обоих вводов.
Ноль посередине нужен не для удобства. Рукоятка не может попасть из первого положения во второе, минуя ноль, поэтому контакты сети размыкаются раньше, чем замыкаются контакты генератора. Оба ввода сидят на одной оси, и положения, в котором они замкнуты одновременно, в конструкции нет.
Этим переключатель отличается от двух обычных автоматов на рейке. Автоматы ничего не знают друг о друге, и включить оба сразу можно одним движением.
Что требуют правила
Требование к ручному подключению генератора записано в Правилах технической эксплуатации электроустановок потребителей, приказ Минэнерго от 12.08.2022 N 811. Пункт 110 допускает подключать резервную электростанцию вручную при наличии блокировок между коммутационными аппаратами. Блокировки должны исключать две вещи:
- одновременную подачу напряжения в сеть потребителя от генератора и из сети сетевой организации;
- подачу напряжения от генератора в сеть сетевой организации.
Второй пункт - про электрика на линии. Авария на подстанции, бригада работает на отключенном проводе, а в это время чей-то генератор через включенный вводной автомат подает напряжение обратно в линию. Перекидной переключатель закрывает этот сценарий конструкцией.
Для автоматики есть отдельный пункт 111: автоматическое включение резервной электростанции должно выполняться устройствами, которые сначала отключают электроустановку от сети, а затем подают напряжение от генератора. Это описание работы АВР.
Оговорка о применимости. По пункту 1 тех же Правил они не распространяются на физических лиц, которые используют электроустановки напряжением ниже 1000 В для личных и бытовых нужд. Формально владелец частного дома под них не попадает. Но провод на столбе и электрик на нем от этого не меняются, поэтому требование о блокировке в доме выполняют так же, как на предприятии.
Что умеет АВР и чего нет у рубильника
Устройство автоматического ввода резерва делает то же переключение само. Цифры ниже - из паспорта устройств АВР Энергия 63 А в исполнениях 2Р на 230 В и 4Р на 400 В.
- Следит за напряжением, а не только за его наличием. Рабочий диапазон входного напряжения - от 85 до 110 процентов номинала.
- Переключается за 4-6 секунд. Это время самого переключения, когда на резервном вводе уже есть напряжение.
- Возвращает дом на сеть сам. После восстановления напряжения на основном вводе нагрузка автоматически переводится обратно.
- Имеет ручной режим. Переключатель AUTO и MANUAL и поворотная рукоятка. В ручном режиме электронный блок отключен, ввод выбирают рукой. Переводить рукоятку паспорт разрешает только в положении Manual.
- Имеет механическую блокировку. Переключение выполняет электродвигатель, который поворачивает рычаги встроенных автоматических выключателей, два ввода одновременно включиться не могут.
Чего АВР не делает - не заводит генератор. В паспорте есть клеммы сигнала от генератора и схема с управляющим реле для запуска станции с дистанционным пуском, но само реле в комплект поставки не входит. С обычным генератором, который заводят шнуром или ключом, к нему все равно идет человек. АВР в этой связке избавляет от похода к щиту и от обратного переключения.
Рубильник и АВР по паспортам
| Что сравниваем | Перекидной переключатель | АВР |
|---|---|---|
| Кто переключает | человек, рукояткой | контроллер и электропривод |
| Блокировка двух вводов | конструкцией, схема 1-0-2 | механическая, по паспорту |
| Контроль напряжения сети | нет | 85-110 % номинала |
| Время переключения | пока человек дойдет до щита | 4-6 секунд |
| Возврат на сеть | вручную | автоматически |
| Механический ресурс | 1 000 000 циклов | 4500 переключений |
| Электрический ресурс | 200 000 циклов на переменном токе | 1500 переключений |
| Рабочая температура | от -25 до +55 °C | от -5 до +40 °C |
| Гарантия | 12 месяцев | 12 месяцев, срок службы не менее 10 лет |
Колонка переключателя - по паспорту кулачковых переключателей серии CA-10, колонка АВР - по паспорту устройств АВР 63 А.
Разница в ресурсе выглядит пугающе, но на практике она ничего не значит. Двадцать отключений в год - это сорок переключений туда и обратно. Ресурса АВР в 1500 электрических переключений при таком режиме хватает на десятки лет. Простая механика живет дольше, но и автомат не расходуется за обозримый срок.
А вот температура значит много. АВР по паспорту работает от минус пяти, и в уличный щит на столбе или в неотапливаемую пристройку его ставить нельзя. Переключатель рассчитан на минус двадцать пять.
Сколько дом простоит без света
С рубильником порядок действий такой: заметить, что света нет, выйти к генератору, завести, дать ему выйти на режим, перевести рукоятку. Если хозяин дома и не спит, это минуты. Если спит - десятки минут. Если дома никого нет, дом стоит без питания до возвращения людей или сети.
По Правилам устройства электроустановок жилой дом обычно относится к третьей категории надежности. Пункт 1.2.21 допускает для нее перерыв электроснабжения на время ремонта до одних суток. Сеть имеет право чинить линию сутки, и в это время дом живет на своем резерве.
Дальше все зависит от того, что именно стоит без питания.
- Газовый котел. Минуты паузы для него проблема: автоматика и насос без питания не работают. Поэтому котел ставят за бесперебойник, который закрывает паузу. По паспорту ИБП Энергия Smart.2 время перехода на батарею - менее 10 миллисекунд, котел этого перехода не замечает. При такой связке рубильника для котла достаточно.
- Скважинный насос, холодильник, свет. Несколько минут ожидания переносят спокойно.
- Сигнализация, видеонаблюдение, связь. Работают, когда людей в доме нет, то есть ровно тогда, когда перевести рукоятку некому. Здесь нужен АВР или собственный бесперебойник на эту линию.
Однофазный и трехфазный рубильник - сколько полюсов
Число полюсов определяет ввод в дом. На однофазном вводе коммутируют фазу и нейтраль, на трехфазном - три фазы и нейтраль.
Нейтраль переключают вместе с фазами не случайно. Пункт 109 Правил технической эксплуатации требует, чтобы режим работы нейтрали резервной электростанции соответствовал режиму нейтрали в сети потребителя. В паспорте АВР Энергия то же сказано прямее: у четырехполюсных приборов нейтральный провод не должен быть общим.
| Ввод | Что коммутируется | Аппарат |
|---|---|---|
| Однофазный, до 25 А | фаза и нейтраль | кулачковый переключатель CA10 3P 25 А, задействуют два полюса из трех |
| Однофазный, до 63 А | фаза и нейтраль | переключатель LFC-5 4P 63 А, задействуют два полюса из четырех |
| Трехфазный, до 63 А | три фазы и нейтраль | переключатель LFC-5 4P 63 А |
| Трехфазный, до 100 А | три фазы и нейтраль | переключатель LFC-5 4P 100 А |
Реверсивный рубильник на 63 А - на какую мощность
Номинал переключателя выбирают по вводному автомату дома, а не по мощности генератора. Через аппарат идет весь ток дома при работе от сети, и он должен быть не слабее ввода.
На однофазном вводе 230 В ток 25 А соответствует примерно 5,5 кВт, ток 63 А - примерно 14 кВт. Если на вводе стоит автомат C40, подойдет переключатель на 63 А, а аппарат на 25 А станет узким местом схемы.
У компактных аппаратов есть ограничение по проводу. По паспорту CA10-25 максимальное сечение подключаемых проводов - 6 квадратных миллиметров. Кабель толще в зажим не войдет, и для ввода с толстым кабелем берут аппарат серии LFC-5.
И одна деталь из паспорта, которую обычно пропускают. Номинальный ток кулачкового переключателя указан для категории применения AC-21A - это коммутация активных нагрузок с умеренными перегрузками. Пусковой ток насоса или компрессора в эту категорию не входит. Поэтому перед переводом рукоятки мощные потребители отключают групповыми автоматами, а включают уже после перехода.
Где ставить - температура и защита корпуса
| Аппарат | Защита | Температура | Куда ставить |
|---|---|---|---|
| Кулачковый CA10 | IP20 по лицевой панели | от -25 до +55 °C | на панель внутри щита, четыре болта |
| Переключатель LFC-5 в корпусе | IP55 | от -25 до +40 °C | на стену или панель, собственный корпус |
| АВР Энергия 63 А | IP30 | от -5 до +40 °C | внутрь щита в отапливаемом помещении, наклон не более 23 градусов |
Данные CA10 и АВР - из паспортов, данные LFC-5 - из карточки производителя. Монтаж любого из трех аппаратов паспорт разрешает только квалифицированному персоналу, для кулачковых переключателей прямо названа группа допуска по электробезопасности не ниже третьей.
Когда что выбрать
Перекидной рубильник - если в доме живут постоянно, отключения длятся часы, а котел стоит за бесперебойником. Это самое дешевое решение с блокировкой вводов, и ломаться в нем нечему.
АВР - если дом бывает пустым, есть охрана и связь, генератор с автозапуском или просто не хочется ходить к щиту ночью. Аппарату нужно место в теплом щите.
АВР с ручным режимом закрывает оба сценария: в обычной жизни работает автоматика, при отказе контроллера ввод выбирают рукояткой.
Короткие вопросы
Чем реверсивный рубильник отличается от перекидного?
Ничем, это два названия одного аппарата. Третье название, заводское, - переключатель кулачковый со схемой 1-0-2.
Можно ли вместо рубильника поставить два автомата?
Нет. Два автомата включаются одновременно, блокировки между ними нет. Пункт 110 Правил технической эксплуатации допускает ручное подключение генератора только при наличии блокировок между аппаратами.
Нужен ли бесперебойник котлу, если стоит АВР?
Нужен. АВР переключается за 4-6 секунд и только когда генератор уже работает, а генератор еще надо завести. Котел все это время стоит без питания. Бесперебойник переходит на батарею менее чем за 10 миллисекунд и держит котел, пока резерв выходит на режим.
Как часто проверять резервную схему?
Для организаций пункт 113 Правил технической эксплуатации требует осматривать электростанцию, которая стоит в резерве, не реже раза в три месяца. Для дома это разумный ориентир: раз в квартал завести генератор и перевести нагрузку.
Что дальше
Все аппараты из статьи собраны в разделе АВР и ввод резерва. Если проще ответить на три вопроса, чем читать паспорта, пройдите подбор АВР. Как устроены все три способа подключения, включая переноску, разобрано в статье как подключить генератор к дому, а выбор автомата по току и полюсам - в статье как выбрать АВР для генератора.
Или напишите нам номинал вводного автомата, число фаз и модель генератора. Подберем аппарат и скажем, что понадобится из обвязки. Электромонтаж выполняет ваш электрик.
