Схема подключения АВР к генератору - однофазная и трехфазная
Опубликовано 06.10.2026

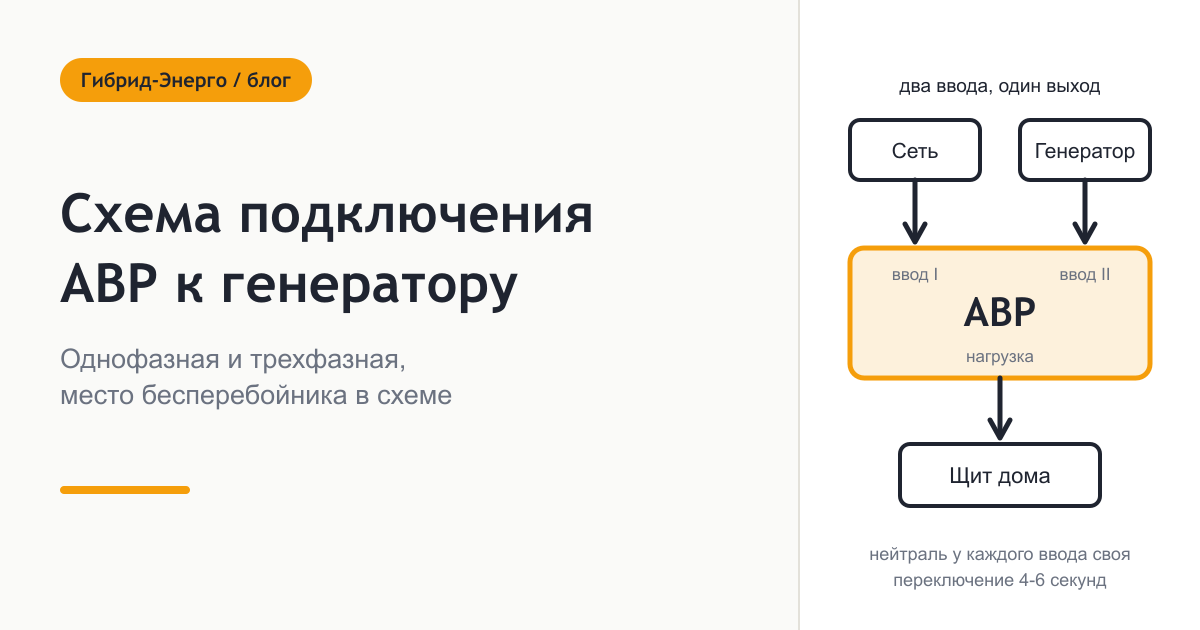

У АВР три силовых подключения и одно защитное. На основной ввод приходит сеть, на резервный - генератор, с выхода уходит линия на щит дома, корпус соединяется с заземлением. Нейтраль у каждого ввода своя и идет через свои полюса аппарата, объединять нейтрали сети и генератора нельзя.
Схемы ниже построены по паспорту устройств АВР Энергия 63 А в исполнениях 2Р на 230 В и 4Р на 400 В. У аппаратов других марок клеммы расположены иначе, но логика подключения та же.
Схема АВР на 2 ввода - что куда подключается
АВР на два ввода и АВР для генератора - одно и то же устройство. Вводов у него два: основной и резервный. Основным почти всегда служит сеть, резервным может быть генератор, вторая линия или инвертор с батареей.
По разделу 7 паспорта клеммы расположены так.
| Клеммы | Где на аппарате | Что подключают |
|---|---|---|
| Основной источник питания | верхний ряд, сторона I | кабель от сети после вводного автомата |
| Резервный источник питания | верхний ряд, сторона II | кабель от генератора |
| Нагрузка | нижний ряд | линия на распределительный щит дома |
| Контакт заземления | на основании корпуса | защитный проводник |
У двухполюсного аппарата на каждом вводе две клеммы, L и N. У четырехполюсного - четыре: A, B, C и N.
Схема подключения однофазного АВР
Однофазный дом с однофазным генератором - самый частый случай, под него идет аппарат 2Р на 230 В.
- Фаза и нейтраль от сети после вводного автомата приходят на клеммы L и N основного ввода.
- Фаза и нейтраль от генератора приходят на клеммы L и N резервного ввода.
- С клемм нагрузки фаза и нейтраль уходят на щит дома, к групповым автоматам.
- Защитный проводник подключается к контакту заземления на корпусе.
Оба полюса рвутся одновременно. Когда дом работает от сети, генератор отключен от него и по фазе, и по нейтрали, и наоборот.
Схема подключения трехфазного АВР
Для трехфазного ввода берут аппарат 4Р на 400 В. Порядок тот же, меняется число жил: три фазы и нейтраль на основной ввод, три фазы и нейтраль на резервный, четыре жилы на нагрузку.
Паспорт требует соблюдать полярность при подключении проводов. Для трехфазной схемы это значит одинаковый порядок фаз на обоих вводах: фаза A сети и фаза A генератора приходят на одноименные клеммы. Если порядок перепутать, трехфазные двигатели при переходе на резерв начнут вращаться в обратную сторону.
Однофазный генератор в трехфазном доме подключают по-другому, и это отдельная задача. Два рабочих варианта разобраны в статье как выбрать АВР для генератора.
Нейтраль - главная ошибка в схеме
В паспорте АВР об этом сказано в первом же абзаце раздела "Назначение": при подключении обращать особое внимание на клемму N входов и выходов, у четырехполюсных приборов нейтральный провод не должен быть общим.
На практике ошибка выглядит так. Нейтраль сети и нейтраль генератора сводят на одну шину в щите, а через АВР пускают только фазы. Схема при этом работает, свет горит, и ошибку никто не замечает. Но нейтраль генератора оказывается постоянно соединена с нейтралью сети, и два источника перестают быть развязанными.
Правила технической эксплуатации электроустановок потребителей, приказ Минэнерго от 12.08.2022 N 811, в пункте 109 требуют, чтобы режим работы нейтрали резервной электростанции и защитные меры электробезопасности соответствовали тем, что приняты в сети потребителя. Как именно соединена нейтраль у конкретного генератора, записано в его руководстве, и перед монтажом электрик сверяет это с системой заземления дома.
Как АВР переключается - четыре состояния
В паспорте работа аппарата показана четырьмя состояниями.
| Состояние | Что на вводах | Что с нагрузкой |
|---|---|---|
| 1 | напряжение есть на обеих линиях | подключена к основной линии |
| 2 | напряжение есть на обеих линиях | отключена, рукоятка в среднем положении |
| 3 | напряжение есть только на резервной линии | питается от резервной линии |
| 4 | напряжение на основной линии восстановилось | обесточена на 4-6 секунд, идет возврат на основную |
Время автоматического переключения по паспорту - 4-6 секунд. Рабочий диапазон входного напряжения - от 85 до 110 процентов номинала.
В ручном режиме электронный блок отключен и ввод выбирают поворотной рукояткой. Паспорт разрешает поворачивать ее только тогда, когда переключатель режимов стоит в положении Manual.
Вспомогательные клеммы
Кроме силовых, у аппарата есть четыре группы слаботочных клемм. Для работы схемы они не обязательны, но дают индикацию и связь с другими системами.
| Клеммы | Назначение |
|---|---|
| 101, 102, 103 | внешние индикаторы основного ввода: наличие питания и включение ввода, переменное напряжение 220 В |
| 201, 202, 203 | то же для резервного ввода |
| 104-105 и 204-205 | вспомогательные контакты обратной связи, показывают, что ввод отключен |
| 301, 302, 303 | сигнал от генератора |
| 304, 305 | вход системы пожарной безопасности, 24 В |
Схема АВР с автозапуском генератора
Сам АВР генератор не заводит. В приложении паспорта приведена схема для станции с дистанционным запуском, и в ней участвует дополнительный прибор - управляющее реле. В комплект поставки оно не входит, об этом сказано в заголовке схемы.
Логика схемы такая. Катушка управляющего реле питается от клемм индикаторов основного ввода и находится под напряжением, пока есть сеть. Сеть пропала - реле отпускает, его контакты замыкают цепь запуска генератора. Блок запуска заводит двигатель, на резервном вводе появляется напряжение, и АВР переводит нагрузку.
Для этой схемы нужен генератор с электростартером и входом дистанционного запуска. Станция, которую заводят шнуром, автозапуска не получит ни с каким АВР.
Куда ставить ИБП - до АВР или после
После. Бесперебойник котла стоит на своей линии за АВР и получает то, что выбрал аппарат: сеть или генератор.
Причина в цифрах двух паспортов. АВР переключается 4-6 секунд, и до этого генератор еще надо завести. ИБП Энергия Smart.2 переходит на батарею менее чем за 10 миллисекунд. Бесперебойник закрывает паузу, которую АВР закрыть не может, а генератор снимает с батареи длинные отключения.
От генератора бесперебойник работает в тех же пределах, что и от сети. По паспорту Smart.2 рабочее входное напряжение - от 140 до 280 В у младших моделей, переход на батарею происходит при частоте ниже 45 или выше 65 Гц. Если генератор держит напряжение и частоту внутри этих границ, ИБП питает котел от него и заряжает батарею.
Тот же паспорт называет обязательное внешнее средство защиты - УЗО или дифференциальный автомат на ток утечки 30 мА во входной цепи бесперебойника.
Как выбрать сам бесперебойник, разобрано в статье как выбрать ИБП для газового котла, а связка с генератором - в статье как подключить генератор к котлу через АВР.
Требования паспорта к монтажу
- Класс защиты IP30, аппарат ставят внутрь щита или бокса.
- Температура воздуха от -5 до +40 °C, средняя за сутки не выше +35 °C. Уличный щит и неотапливаемое помещение не подходят.
- Угол наклона при монтаже - не более 23 градусов.
- Исполнение стационарное, крепление через четыре отверстия в основании. Установочные размеры 128х123 мм у модели 2Р и 200х123 мм у модели 4Р.
- Перед установкой отключают вводной выключатель и проверяют отсутствие напряжения.
- Монтаж выполняет квалифицированный персонал. Изменения в конструкции снимают аппарат с гарантии.
Типичные ошибки подключения
- Общая нейтраль двух вводов. Прямо запрещена паспортом для четырехполюсных приборов.
- Аппарат слабее вводного автомата. Номинал АВР берут не меньше номинала ввода, иначе узким местом становится сам АВР.
- Монтаж в холодном щите. Нижний предел по паспорту - минус пять градусов.
- Поворот рукоятки в режиме AUTO. Ручное переключение разрешено только в положении Manual.
- Нет заземления корпуса. Паспорт требует защитное заземление для безопасной работы потребителей.
- Бесперебойник стоит до АВР. Тогда он питается только от сети и при длинном отключении разрядится, хотя генератор работает.
Короткие вопросы
Схема АВР на 2 ввода и схема АВР для генератора - это разные схемы?
Одна и та же. Два ввода - это основной и резервный, генератор подключается на резервный.
Можно ли подключить АВР самому?
Паспорт допускает к монтажу только квалифицированный персонал. Аппарат стоит на вводе в дом, ошибка в нейтрали или заземлении остается незаметной до первой аварии.
Будет ли АВР работать, если генератор без автозапуска?
Будет. Генератор заводит человек, а нагрузку на него переведет АВР, когда на резервном вводе появится напряжение. Обратно на сеть аппарат вернет дом сам.
Надо ли сообщать в сетевую организацию о генераторе?
Для организаций и предпринимателей это обязанность: по пункту 115 Правил технической эксплуатации потребитель передает сетевой организации сведения о резервных электростанциях, их мощности, напряжении и условиях запуска. На физических лиц с бытовыми электроустановками ниже 1000 В эти Правила не распространяются.
Что дальше
Аппараты из статьи - АВР Энергия 63 А 2Р для однофазного ввода и АВР Энергия 63 А 4Р для трехфазного. Весь раздел - АВР и ввод резерва, быстрый выбор по трем вопросам - подбор АВР. Если автоматика не нужна и хватит ручного переключения, читайте про перекидной рубильник для генератора.
Или напишите нам номинал вводного автомата, число фаз и модель генератора. Подберем аппарат и скажем, что понадобится из обвязки. Электромонтаж выполняет ваш электрик.
