Как подключить генератор к газовому котлу через АВР

Опубликовано 04.09.2026

Бесперебойник с одной батареей закрывает типовое отключение - от получаса до нескольких часов. Но когда света нет сутки, а то и трое, батарейный путь упирается в деньги и в свободное место у стены. Дальше нужен генератор, и самое важное в нем не сам агрегат, а то, как он подключен к дому.

Когда батарей достаточно, а когда нужен генератор

Считать надо в часах, а не в киловаттах. Формула резервного питания у нас одна и та же во всех расчетах.

часы = ампер-часы x вольты x глубина разряда x 0,85 / средняя нагрузка в ваттах

Коэффициент 0,85 - это КПД преобразования, часть энергии уходит на превращение постоянного тока батареи в переменные 220 вольт. Глубина разряда у свинцовой батареи около половины емкости, у литиевой - примерно 90 процентов под контролем защиты.

Подбираем мы по паспортным цифрам, а это около 250 Вт на связку котел плюс циркуляционный насос. По факту горелка работает циклами, и среднее потребление выходит 100-150 Вт. Отсюда честный ориентир для одной батареи 100 Ач.

Из таблицы видно, где проходит граница. Одна-две батареи стоят недорого и закрывают большинство аварий на линии. Сутки автономии уже стоят как приличный литиевый накопитель, а двое суток свинцом - это пять-шесть банок, полтора центнера веса и отдельный угол в котельной, причем каждая следующая батарея добавляет всего по три-пять часов.

Генератор устроен иначе - его часы ограничены не емкостью, а канистрой. Отсюда логика. Если свет пропадает на несколько часов и пару раз за зиму, наращивайте батарею. Если отключения измеряются сутками, докупать батареи бессмысленно, нужен генератор. Промежуточный случай - генератор плюс одна батарея, потому что генератор не работает круглосуточно, а котел должен.

Три способа подключить генератор к дому

1. Вилка в розетку

Самый распространенный и самый плохой вариант. От генератора идет кабель с вилками на обоих концах, одна втыкается в генератор, вторая в любую розетку дома. Такой кабель опасен физически - когда один конец под напряжением, на втором открытые штыри. Хуже другое. Если не отключен вводной автомат, генератор выдает напряжение обратно в линию, где может работать бригада. И прозаичная сторона - розеточная проводка не рассчитана на ток всего дома, а котел обычно висит на своей линии, до которой такое питание не доходит.

2. Ручной перекидной рубильник

Нормальное рабочее решение. В щит ставится переключатель на два положения - сеть или генератор, - и включиться в оба сразу он конструктивно не может. Обратного напряжения в линию нет, ток идет по вводному кабелю. Минус один, но существенный - переключает человек. В три часа ночи в мороз кто-то должен проснуться, одеться, выйти, завести генератор и щелкнуть рубильником. Если дом зимой пустой, сценарий не работает вовсе.

3. АВР

Автоматический ввод резерва - устройство, которое следит за вводом и само переключает питание на резервный источник, а после возвращения сети переключается обратно. Ночью, в отсутствие хозяев, без чьего-либо участия. Ради этого его и ставят.

Стоит развести два понятия, которые часто смешивают. АВР переключает ввод, автозапуск заводит генератор. Бытовой модульный АВР умеет первое, второе возможно только с генератором, у которого есть электростарт и разъем для внешней команды. Если генератор запускается шнуром, автоматика переключит на него ввод и будет ждать, пока вы этот шнур дернете.

Как выглядит правильная схема

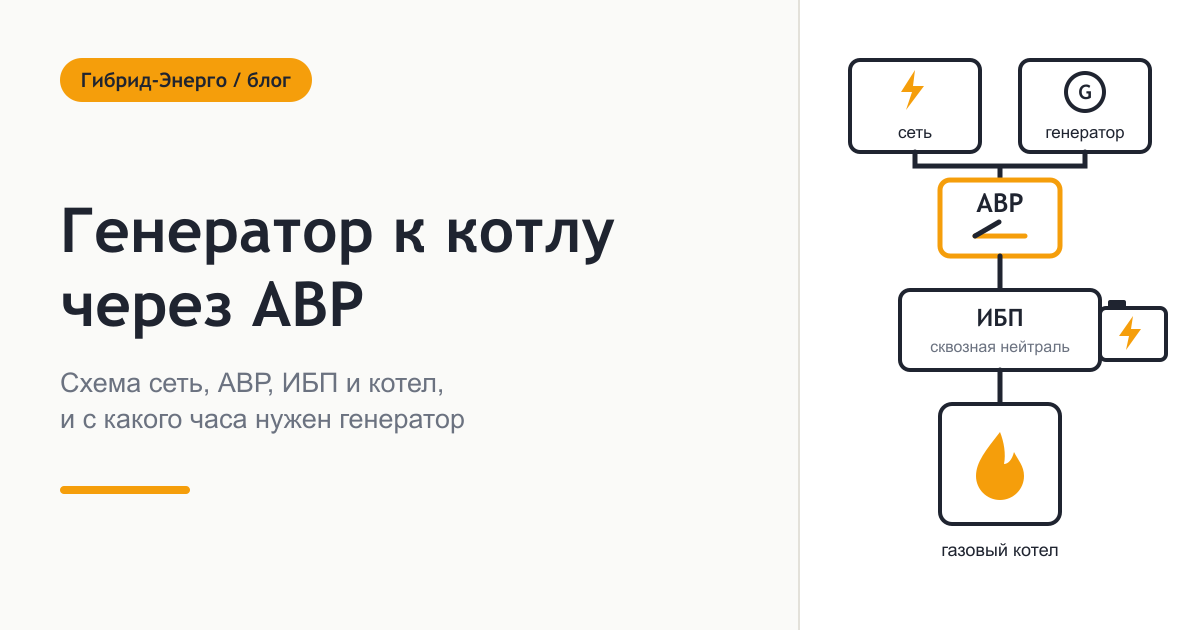

Порядок элементов такой. Ввод от сети и ввод от генератора приходят на АВР, с выхода АВР питание идет на бесперебойник, а уже от него - на котел и насос. Батарея висит на бесперебойнике. Порядок принципиален, менять его местами нельзя - бесперебойник стоит последним, ближе всего к нагрузке.

На схеме показана базовая часть без генератора - именно так собирается резерв, когда генератора нет. Генератор и АВР добавляются слева от бесперебойника, на вводе. Дальше все происходит по шагам.

1. Сеть пропала. Бесперебойник переходит на батарею быстрее, чем котел успевает это заметить, - у ИБПС СибКонтакт переключение занимает не более 50 миллисекунд.
2. АВР выдерживает паузу, убеждается, что ввода действительно нет, и переключается на генератор. Если генератор с автозапуском, в этот момент уходит команда на старт.
3. Генератор вышел на режим. Бесперебойник видит на входе нормальное напряжение, возвращается в сетевой режим и параллельно заряжает батарею.
4. Сеть вернулась. АВР переключается обратно, генератор глушится, батарея дозаряжается от сети.

Главное здесь - АВР и бесперебойник не заменяют друг друга. АВР переключает ввод за секунды, и все эти секунды котел живет на батарее. Без бесперебойника котел на каждом переключении уходит в перезапуск, а на капризной автоматике - и в ошибку. Без АВР бесперебойник высадит батарею и остановится, потому что подать на него генератор некому.

Каким должен быть генератор

Требований немного, но они жесткие, потому что генератор питает не лампочку, а электронику с контролем пламени.

Мощность

Считать надо по нагрузке плюс заряд батареи. Бесперебойник, вернувшись в сетевой режим, начинает восстанавливать батарею, и это заметные ватты - у ИБПС-12-3500 ток заряда переключается на 15 или 35 ампер, а 35 ампер дают около 500 Вт сверх потребления котла. Для одного отопительного контура хватает генератора на 2-3 кВт, но если на резерв заводится еще и часть дома, разговор начинается от 5 кВт. Впритык брать нельзя, генератор не любит работу на пределе.

Качество напряжения

Здесь чаще всего и случается разочарование. Вход бесперебойник принимает не любой - у линейки ИБПС это 150-242 вольта и частота 50 герц с допуском в две десятых, а форма напряжения должна быть синусоидальной. Дешевый генератор без нормальной стабилизации гуляет по частоте при набросе нагрузки, и такой вход бесперебойник просто не примет. Со стороны выглядит абсурдно - генератор тарахтит, а батарея разряжается. Инверторный генератор или генератор с приличной стабилизацией здесь не роскошь, а условие работы схемы.

Что получит котел

Обычный офлайн-бесперебойник в сетевом режиме пропускает вход на выход почти как есть. У ИБПС-12-3500 это прямо записано в характеристиках - стабилизатора AVR нет, в режиме СЕТЬ прибор работает байпасом, то есть котел получит ровно то напряжение, которое выдает генератор. Если уверенности в генераторе нет, выходов два. Онлайн-бесперебойник с двойным преобразованием - например ИБПС-12-600NM за 36 000 р со встроенным стабилизатором, который держит на выходе 190-230 вольт при входе от 100 до 264. Или отдельный стабилизатор напряжения перед бесперебойником.

Дизель или бензин

Производитель наших ИБПС советует дизель, и аргумент практический - доступность топлива. Солярку проще купить и хранить, при долгой аварии ее находят там, где бензина уже нет, плюс ресурс двигателя выше, а расход на киловатт ниже. Обратная сторона честно выглядит так - дизель дороже, тяжелее, шумнее и хуже заводится в сильный мороз, ему нужно зимнее топливо. Бензиновый дешевле и легче запускается, но бензин выдыхается при хранении и уходит быстрее. Для резерва пару раз в год бензин допустим, для дома с регулярными долгими отключениями дизель окупается.

Ошибки, из-за которых схема не работает или бьет током

1. Кабель с двумя вилками. Самый частый способ подключения и самый опасный - развязки нет, напряжение уходит обратно в линию.
2. Нет блокировки одновременного включения. Сеть и генератор не должны иметь физической возможности сойтись. В перекидном рубильнике блокировка механическая, в АВР - схемная плюс механическая. Два обычных автомата рядом, которые переключает человек, - это не блокировка, а надежда на внимательность.
3. Генератор без заземления. Корпус заземляется по инструкции производителя, а не по настроению. Без нормального заземления защитная автоматика дома не отработает так, как задумано, и корпус может оказаться под напряжением.
4. Генератор впритык по мощности. Забыли про заряд батареи и про пусковой ток насоса - генератор уходит в перегрузку ровно в тот момент, когда он нужен.
5. Генератор в помещении. Гараж с приоткрытыми воротами, подвал, тамбур или площадка под окном спальни - так делать нельзя. Угарный газ не пахнет, и об этом каждую зиму пишут в новостях.
6. Никто не проверил совместимость до покупки. Работа от генератора должна быть оговорена в руководстве бесперебойника. У ИБПС-12-1700 за 43 800 р и ИБПС-12-3500 за 68 000 р питание от бензинового, дизельного или газового генератора указано в паспорте, у более простых моделей вроде линейки СибРезерв - нет.

Чем это отличается от промышленного АВР

Слово одно, а устройства разные. Бытовой АВР - модульный блок на DIN-рейку в домашнем щите, однофазный, на ток ввода порядка 32-63 ампер, с контролем наличия и уровня напряжения. Промышленный АВР - шкаф на контакторах или автоматических выключателях, трехфазный, с контролем чередования и обрыва фаз, с логикой запуска дизель-генераторной установки, обычно по проекту и с приемкой. Стоят они несопоставимо, и ставить второе в частный дом незачем.

Без электрика не обойтись там, где речь про вводной щит, разделение PEN-проводника, контур заземления и перекладку линий по группам, - это работа с допуском, а не выходные с отверткой. Мы поставляем оборудование и считаем схему, электромонтаж выполняет ваш электрик. Сам АВР при готовом щите ставится быстро, вопрос обычно в том, что щит к этому не готов.

Что мы посчитаем бесплатно

Скажите, что нужно держать и сколько часов, - остальное наша работа. Мы посчитаем автономию по формуле из начала статьи, подберем бесперебойник с нужным током заряда, проверим по руководству, что он принимает генератор, и подберем батарею так, чтобы она пережила ночь до запуска генератора. Отечественная линейка под эту задачу есть целиком - ИБП для котлов от СибРезерв 300 за 16 500 р до ИБПС-12-3500 за 68 000 р. АВР и обвязка живут в разделе комплектующих, номинал подбираем под ваш ток ввода. Прикинуть цифры самостоятельно можно в калькуляторе автономии, а с выбором прибора поможет разбор как выбрать ИБП для газового котла.
