АВР с автозапуском генератора - как работает и что нужно
Опубликовано 13.10.2026
АВР с автозапуском - это два устройства в одном корпусе: переключатель вводов и блок, который сам заводит генератор. Работает он только с генератором, подготовленным к автоматике, с электростартером, аккумулятором и разъемом управления. Обычный АВР нагрузку переключит, но генератор не заведет, а генератор с ручным стартером не заведет никакая автоматика.
Ниже разбор по инструкциям трех производителей блоков - ТСС, Huter и Fubag: что происходит после пропадания сети, сколько секунд это занимает и как выбрать блок.
АВР и блок автозапуска - в чем разница
Слова "АВР", "блок АВР" и "блок автоматики" в магазинах используют как синонимы, хотя устройства за ними стоят разные.
| Что сравниваем | АВР без автозапуска | Блок автоматики генератора |
|---|---|---|
| Переключает нагрузку между сетью и резервом | да | да |
| Заводит и останавливает генератор | нет | да |
| Подзаряжает аккумулятор генератора | нет | да, током 2 А у ТСС и Huter |
| С каким генератором работает | с любым источником на резервном вводе | с моделями из таблицы совместимости производителя |
| Чем ограничен | номинальным током, например 63 А | мощностью нагрузки, например 5000 или 10 000 Вт |
В паспорте Huter блок назван панелью автоматического ввода резерва для электрогенераторов. Назначение записано так: автоматический запуск электрогенератора при отключении электричества в штатной сети, отключение генератора и переход на работу от сети при появлении в ней электричества.
Что нужно генератору для автозапуска
- Электростартер. Блок подает команду на стартер, дернуть шнур ему нечем. У Fubag подготовленные к автоматике электростанции имеют в названии букву A, например BS 6600 DA ES.
- Разъем для блока автоматики. В инструкции ТСС сказано прямо: блок предназначен для электростанций, имеющих опцию автоматической работы и вынесенный на переднюю панель разъем. Электростанции без этой опции с блоком работать не могут.
- Заряженный аккумулятор. Стартер крутит аккумулятор генератора, и после месяца простоя он должен быть готов. Поэтому блоки ТСС и Huter сами подзаряжают батарею током 2 А.
- Блок под свою модель. Производители дают таблицы совместимости. У Fubag указано, что устройства для разных типов станций не взаимозаменяемы, потому что у них разные алгоритмы работы.

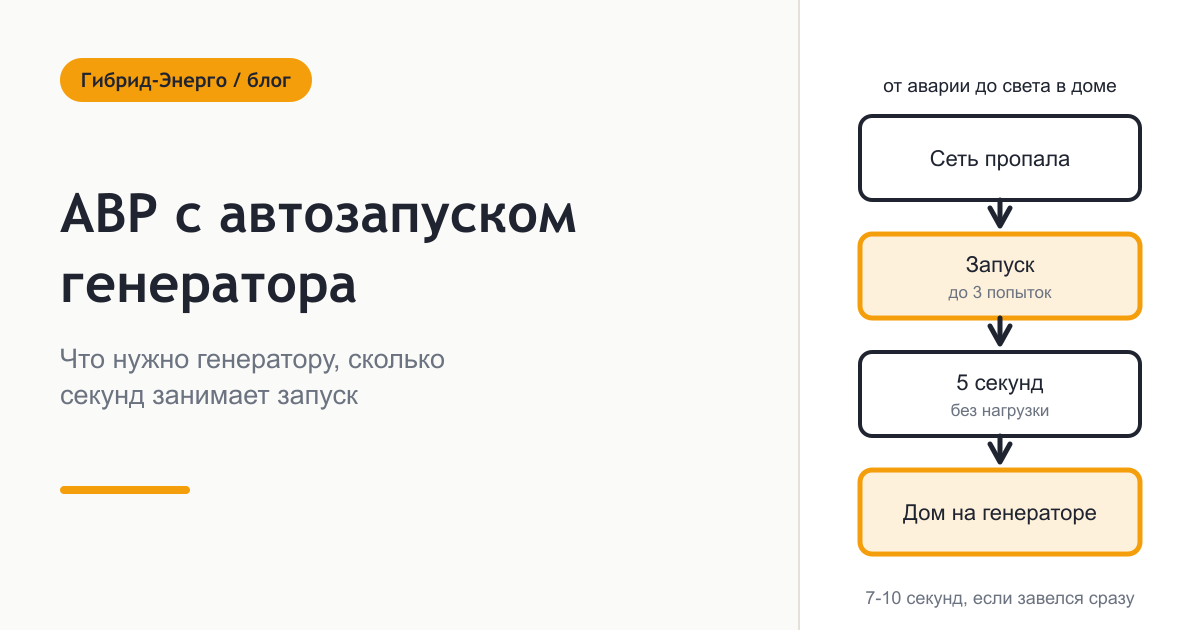

Как проходит автозапуск - по секундам
Порядок у разных марок один, отличаются выдержки. Цифры из инструкций блоков АВР-С ТСС и АВР Huter.
| Шаг | ТСС АВР-С | Huter АВР |
|---|---|---|
| Когда блок считает, что сети нет | перебой подачи питания | напряжение ниже 100 В или полное отключение |
| Пауза до запуска двигателя | 2 секунды | 2-3 секунды |
| Воздушная заслонка | управляется блоком автоматически | закрывается блоком в момент запуска |
| Попыток запуска | 3 | 3 |
| Пауза между попытками | 5 секунд | 5 секунд |
| Перевод нагрузки на генератор | через 5 секунд работы | через 5 секунд после запуска |
| Остановка после возврата сети | через 5 секунд после перевода нагрузки | в течение 5 секунд |
| Если генератор не завелся | индикатор "Ошибка" | индикатор "Авария" |
В лучшем случае от пропадания сети до света в доме проходит 7-10 секунд. Если двигатель завелся с третьей попытки, счет идет на полминуты. Если не завелся совсем, блок зажигает индикатор ошибки и ждет человека.
У блоков Fubag есть режим "зима/лето". По описанию производителя он задает время холостой работы двигателя перед подключением нагрузки, в зимнем режиме на прогрев отводится больше времени.
АВР Huter, ТСС и Fubag - что известно из инструкций
АВР Huter
Три модели на 220-230 В. Номинальный ток контактора - 25 А. Максимальная нагрузка - 5000 Вт у блока с одним контактором и 10 000 Вт у моделей АВР-40D и АВР-40I с двумя. Рабочая температура от -20 до +60 °C. Каждая модель предназначена для своей серии генераторов: DY6500LX, серия LDG с индексом A, серия DN с индексом A.
АВР ТСС
Блоки АВР-С на 230 и 400 В под дизельные станции SDG и бензиновые SGG, соответствие моделей - в таблице инструкции. Температура эксплуатации от +5 до +40 °C, относительная влажность не более 85 процентов. Блок холодного щита не переносит, его ставят в помещении.
Fubag Startmaster
Блоки подбирают по официальной таблице совместимости. Для бензиновых и дизельных станций блоки разные: дизелю нужен предпусковой прогрев свечей накаливания и другая логика управления топливной аппаратурой, бензиновый блок дизель не заведет.
Как выбрать блок по мощности
Через блок идет ток дома и при работе от сети, и при работе от генератора. В материалах Fubag последствия ошибки описаны так: неправильный выбор блока по мощности может привести к залипанию контакторов и некорректной работе системы. Запас по мощности производитель называет желательным.
ТСС формулирует короче: мощность блока автоматики должна быть больше мощности нагрузки.
Отсюда практическое ограничение. У блока Huter контактор на 25 А, это около 5,5 кВт на однофазном вводе. Дом с вводным автоматом на 40 или 63 А целиком через такой блок пускать нельзя. Блок ставят на выделенную линию резервируемых потребителей: котел, насос, холодильник, свет. Остальное при аварии остается без питания, и это нормально, генератор на 5-6 кВт весь дом все равно не потянет.
Если резервировать нужно ввод целиком, берут АВР на полный ток ввода. Как его выбирать, разобрано в статье как выбрать АВР для генератора.
Автозапуск на обычном АВР с управляющим реле
Второй путь - АВР общего назначения и отдельное реле. В паспорте устройств АВР Энергия 63 А есть схема для генератора с дистанционным запуском: управляющее реле питается от основного ввода и при пропадании сети замыкает цепь запуска станции. Реле в комплект АВР не входит.
Этот путь дает полный ток ввода, 63 А, но логику запуска - попытки, прогрев, остановку - берет на себя блок запуска самого генератора. Схема разобрана в статье схема подключения АВР к генератору.
Где ставить блок и что требуют инструкции
- Не рядом с генератором и топливом. Huter запрещает установку в непосредственной близости к электрогенератору и ГСМ и ближе 1 метра к конструкциям из дерева.
- Расстояние до ближайшей стены по инструкции Huter - не менее 1 метра, чтобы блок не перегревался.
- Сухое помещение. Huter запрещает эксплуатацию блока под дождем, в сыром и влажном помещении, ТСС ограничивает относительную влажность 85 процентами.
- Заземление обязательно. ТСС запрещает использовать блок без заземления, Huter требует сопротивление защитного заземления не более 4 Ом.
- Монтаж выполняет персонал с группой по электробезопасности не ниже третьей, это записано в обеих инструкциях.
- Кабель управления и силовой кабель Fubag советует не прокладывать вместе или применять экранирование.
- Генератору в помещении нужны отвод выхлопных газов и принудительная вентиляция.
Чего автозапуск не закрывает
- Паузу. Семь-десять секунд без питания для котла, компьютера и связи - это отключение. Их ставят за бесперебойник. По паспорту ИБП Энергия Smart.2 переход на батарею занимает менее 10 миллисекунд.
- Топливо. Пустой бак стоит первой строкой в таблице неисправностей Huter. Автоматика заведет генератор, но не заправит его.
- Обслуживание. Правила технической эксплуатации электроустановок потребителей, пункт 113, требуют от организаций осматривать резервную электростанцию не реже раза в три месяца. Для дома это разумный ориентир: раз в квартал проверить пробный запуск.
Короткие вопросы
Можно ли поставить автозапуск на генератор с ручным стартером?
Нет. Блок управляет электростартером и подключается к разъему автоматики. Если у генератора нет ни того, ни другого, блок с ним работать не будет.
Блок АВР и блок автоматики - это одно и то же?
В случае генераторов да: ТСС в одной инструкции называет изделие и блоком АВР, и блоком автоматики. Но АВР общего назначения, например модульный или в корпусе на 63 А, генератор не заводит.
Подойдет ли блок одной марки к генератору другой?
Производители этого не обещают. Каждый дает таблицу совместимости со своими моделями, а разъемы и алгоритмы запуска у марок разные.
Сколько попыток запуска делает автоматика?
У ТСС и Huter три. После третьей неудачи блок зажигает индикатор ошибки, и заводить генератор идет человек.
