Как выбрать АВР для генератора: ток, полюса и исполнение

Опубликовано 24.09.2026

Вопрос обычно звучит так: у меня генератор на 5 киловатт, какой нужен АВР. Ответ на него не выводится из мощности генератора вообще. Устройство ввода резерва стоит на вводе в дом и пропускает через себя весь ток нагрузки - и когда дом питается от генератора, и когда он питается от сети. Значит, считать надо по вводу, а не по генератору.

Ошибка эта стоит денег в обе стороны. Взяли по генератору 5 кВт - получили аппарат на 25 ампер там, где вводной автомат на 40, и узким местом схемы стал сам АВР. Взяли с большим запасом - переплатили вдвое без всякой пользы. Ниже три параметра, по которым выбор делается на самом деле: ток, число полюсов и исполнение.

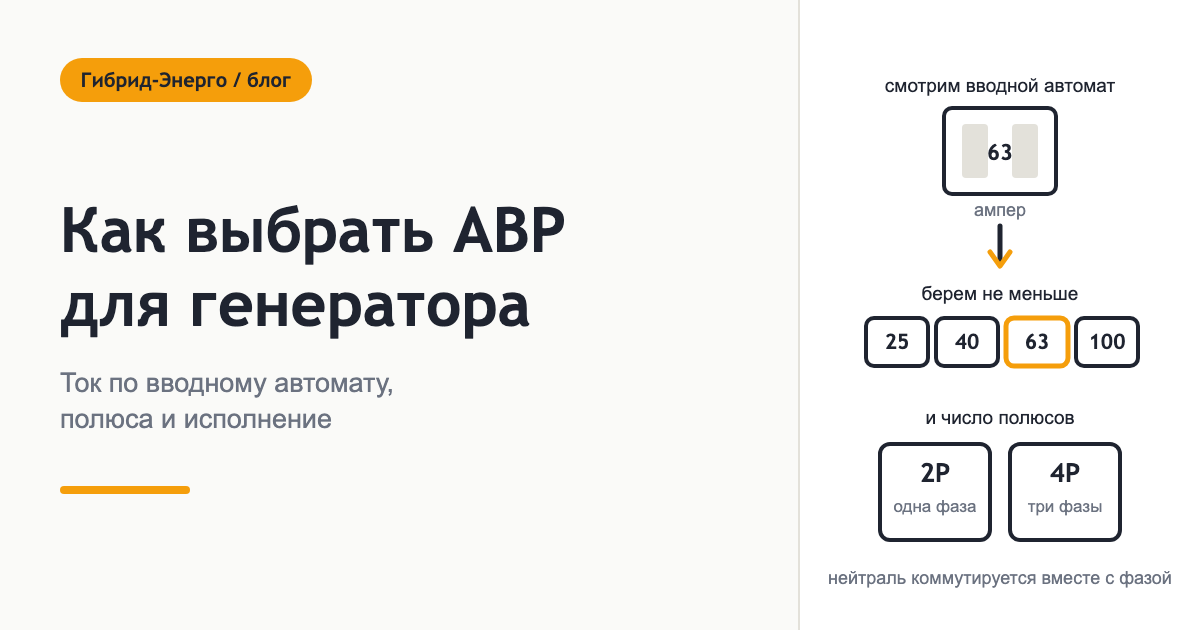

Ток: смотрим на вводной автомат

Вводной автомат - первый аппарат после счетчика, обычно опломбированный. На его рукоятке написано что-то вроде C40: буква - характеристика срабатывания, число - номинальный ток в амперах. Это и есть цифра, от которой пляшет весь выбор. Если доступ к щиту закрыт, тот же номинал указан в технических условиях на подключение и в договоре с сетевой компанией.

Правило одно: номинал АВР берут не меньше номинала вводного автомата. Через контакты и встроенные автоматические выключатели устройства идет весь ток дома, и если аппарат слабее ввода, он начинает работать на пределе - греются контакты, падает ресурс, а при коротком замыкании защита может отработать не так, как рассчитывал проектировщик. Брать больше не вредно, просто дороже.

Ряд бытовых номиналов короткий - 25, 40, 63 и 100 ампер. Вот как он ложится на реальные дома.

Цифры в таблице - предельная мощность по току ввода, а не то, что вы потребляете каждый день. Реальное потребление дома на 15 кВт зимним вечером редко превышает 3-4 кВт. Но АВР выбирают именно по вводу, потому что в сетевом режиме через него проходит все, что дом способен взять. Встречается и промежуточный номинал 50 ампер - им закрывают ввод на 40 А с запасом.

Отдельно про генератор. Его мощность на номинал АВР не влияет, зато влияет на то, что вы сможете включить при работе от резерва. Генератор на 5 кВт дает примерно 22 ампера на 230 вольтах - это меньше, чем пропустит АВР на 63 ампера, и ограничивать нагрузку придется другими средствами. Как именно, разобрано в статье как подключить генератор к дому.

Полюса: 2P, 3P и 4P

Полюс - это одна коммутируемая жила. Число полюсов определяется вводом, а не желанием.

2P - однофазный ввод

Два полюса рвут фазу и нейтраль. Именно такой аппарат нужен однофазному дому на 230 вольт. Нейтраль коммутируют не для красоты: у сети своя нейтраль, у генератора своя, и если оставить их на общей шине, при работе от генератора часть тока пойдет по нейтрали сети - развязки двух вводов не будет, хотя внешне все выглядит собранным. Второй довод - фазозависимая автоматика газовых котлов, которая контролирует пламя через ионизацию и требует, чтобы фаза и ноль не менялись местами.

4P - трехфазный ввод

Четыре полюса: три фазы и нейтраль. Это типовое решение для трехфазного дома, и разрывать нейтраль здесь обязательно по той же причине. У четырехполюсных устройств Энергия в паспорте есть прямое указание: нейтральный провод основного и резервного вводов не должен быть общим. Нейтраль каждого ввода заводится на свою клемму.

3P - редкий случай

Три полюса без нейтрали ставят там, где нагрузка трехфазная и нейтраль не используется вовсе - насосные станции, станки, вентиляция. В жилом доме такого почти не бывает: свет и розетки живут между фазой и нейтралью, и ее приходится коммутировать.

Исполнение: модульное или в корпусе

Модульный АВР ставится на DIN-рейку и занимает место в модулях, как обычный автомат. Плюс очевиден: если в существующем щите есть свободные модули, аппарат встает туда, и второй ящик на стене не появляется. Монтажнику так тоже проще - подключение сверху и снизу, привычная геометрия. В нашем разделе это Энергон ATS 100 А, 2P и ATS 100 А, 4P: самые доступные аппараты ряда, но и самые скупые на документацию - производитель не публикует ни времени переключения, ни класса защиты, ни числа модулей, и эти детали мы запрашиваем у поставщика до счета.

Изделие в корпусе крепится на монтажную панель и требует места. Устройства АВР Энергия сделаны именно так: класс защиты IP30, крепление четырьмя винтами, габариты 155х135х110 мм у двухполюсной модели и 227х135х110 мм у четырехполюсной. На DIN-рейку такой аппарат производителем не рассчитан, и ставить его надо внутрь щита или отдельного бокса. Планируя монтаж, смотрите не только на ширину, но и на глубину: 110 миллиметров в тонкий встраиваемый щит не влезут.

Третий вариант - готовый щит АВР в собственном корпусе, с автоматами, клеммами и индикацией. Он дороже суммы деталей, но приезжает собранным и проверенным, и монтажнику остается завести четыре кабеля.

Что должно быть внутри правильного АВР

• Контроль напряжения на вводе, а не только его наличия. Просевшая до 150 вольт сеть формально есть, но дом от нее не живет. У устройств Энергия рабочий диапазон задан как 85-110 процентов номинала - выход за него считается пропаданием ввода.
• Выдержка времени. Пауза перед переключением отсеивает моргания, а выдержка на возврат не дает аппарату скакать туда-сюда, когда сеть восстанавливается рывками.
• Блокировка вводов. Механическая - когда конструкция физически не позволяет замкнуть оба ввода. Схемная - когда это же запрещено управлением. Нормально, когда есть обе.
• Ручной режим. Переключатель AUTO и MANUAL с поворотной рукояткой: если контроллер откажет, ввод выбирается руками, а не отверткой.
• Индикация. Светодиоды наличия напряжения на каждом вводе и на нагрузке - первое, по чему диагностируют схему.
• Заявленный ресурс. У аппаратов Энергия это 4500 механических переключений и 1500 электрических, ток короткого замыкания 5 кА. Если в паспорте ресурса нет вовсе, это повод насторожиться.

Чего АВР не делает

Не заводит генератор. Самое частое разочарование. АВР переключает ввод, а стартер крутит блок автозапуска - отдельный прибор. У устройств Энергия выведены клеммы сигнала от генератора и в паспорте приведена схема с управляющим реле, но само реле в комплект не входит, а у генератора должны быть электростарт, аккумулятор и разъем дистанционного запуска. Генератор со шнуровым стартером в автоматическую схему не встраивается никак.

Не заменяет стабилизатор. АВР решает, от какого ввода питать дом, но не правит напряжение. Если в сети вечерами 180 вольт, это задача стабилизатора, и ставится он после АВР, ближе к нагрузке.

Не защищает от импульсных перенапряжений. Гроза и коммутации в сети дают импульсы в тысячи вольт за микросекунды - на такое реагирует УЗИП, а не моторизованный переключатель. УЗИП и реле напряжения живут в разделе автоматики и защиты.

Не ограничивает мощность. Дом на 15 киловатт и генератор на 5 киловатт АВР помирить не может: он просто отдаст генератору всю нагрузку. Для этого нужен ограничитель мощности или реле приоритета нагрузки.

АВР и ИБП вместе

Порядок в схеме жесткий: сеть и генератор заходят на два ввода АВР, с выхода АВР питание идет в щит, а бесперебойник стоит после АВР, ближе к нагрузке. Поменять их местами нельзя - тогда ИБП будет держать вход АВР, а не котел.

Причина в паузе. Переключение занимает от трех до шести секунд в зависимости от модели, и все это время нагрузка обесточена. Свет и холодильник переживут, а газовый котел за такую паузу уходит в ошибку, причем дважды: при переходе на генератор и при возврате на сеть. Бесперебойник закрывает обе паузы из батареи, а как только генератор вышел на режим, начинает от него же заряжать аккумуляторы - и запас автономии восстанавливается.

Здесь же вторая причина, по которой связка иногда не работает. Бесперебойник принимает на вход не любое напряжение: ему нужны синусоида и стабильная частота. Дешевый генератор без нормальной стабилизации проваливает частоту при набросе нагрузки, и ИБП такой вход просто не примет - генератор тарахтит, а батарея продолжает разряжаться. Подробный разбор этой связки - в статье про генератор для газового котла.

Наши позиции

Разброс цен внутри одного номинала объясняется начинкой. У аппаратов Энергия есть полный паспорт: переключение за 4-6 секунд электроприводом, цифровой контроллер, механическая блокировка вводов, режимы AUTO и MANUAL, защита от перегрузки и короткого замыкания, клеммы под внешние индикаторы и сигнал от генератора, заявленный ресурс. У модульных Энергон ATS характеристик опубликовано мало, и в карточках мы пишем об этом прямо: если в щите важны выдержки времени и ручной режим, берите Энергию. Цена в счете фиксируется на 1 день, отгрузка со склада поставщика.

Ручная альтернатива автоматике - перекидные переключатели: Энергия LFC-5 4P 63 А за 1 456 руб и та же модель на 100 ампер за 2 913 руб. Они дешевле в разы, но переключает их человек. Весь ряд вместе с байпасами и реле собран в разделе АВР и ввод резерва.

Частые вопросы

У меня генератор на 5 кВт, а вводной автомат на 40 А. Какой брать АВР?

На 40 ампер или больше - в нашем ряду это ближайший аппарат на 50 ампер. Генератор в этом расчете не участвует: он ограничивает то, что вы сможете включить при работе от резерва, но не ток, который пойдет через аппарат в сетевом режиме.

Можно поставить АВР на 100 А вместо 63?

Можно, запас по току никогда не вредит. Вопрос только в цене и габаритах: аппараты на 100 ампер крупнее и дороже, а выигрыша в работе не дают, если ввод все равно 63.

Нужен ли АВР, если уже стоит бесперебойник?

Да, они решают разные задачи. ИБП держит нагрузку из батареи первые часы, но батарея конечна. АВР подает на тот же ИБП питание от генератора без вашего участия - и тот начинает заряжаться. Без АВР питание бесперебойника приходится переключать руками, а после возвращения света возвращать обратно.

Подойдет ли трехфазный АВР для однофазного генератора?

Подойдет, если на резервный ввод завести одну фазу и развести ее перемычками на все три выхода. Перемычки ставятся на клеммах самого аппарата, а не на шине щита, иначе при возвращении сети три фазы замкнутся между собой.

АВР заведет генератор сам?

Нет. Для автозапуска нужен отдельный блок автоматики, генератор с электростартом и разъемом дистанционного запуска. АВР переключит ввод после того, как генератор выйдет на режим.

Куда его ставить в щите?

После вводного автомата и счетчика, до групповых автоматов. Аппараты в корпусе IP30 ставятся внутрь щита или отдельного бокса, крепление на монтажную панель. Монтаж выполняет электрик с допуском: доступ к вводу обычно опломбирован, и вскрывать пломбы самостоятельно нельзя.

Если не хочется считать самому

Пройдите подбор АВР: три вопроса - номинал вводного автомата, число фаз и тип генератора, - и на выходе подходящие позиции. Что вообще бывает в этой группе, собрано на странице АВР для генератора. Если вы еще не решили, нужен ли вообще автомат или хватит ручного переключателя, начните со статьи как подключить генератор к дому.

Или просто напишите: номинал вводного автомата, число фаз, модель генератора и что должно работать в резерве. Подберем аппарат, скажем, что понадобится из обвязки, и посчитаем доставку до счета. Счет выставляет ИП, электромонтаж выполняет ваш электрик.
