Реле приоритета нагрузки - как не перегрузить генератор
Опубликовано 15.10.2026

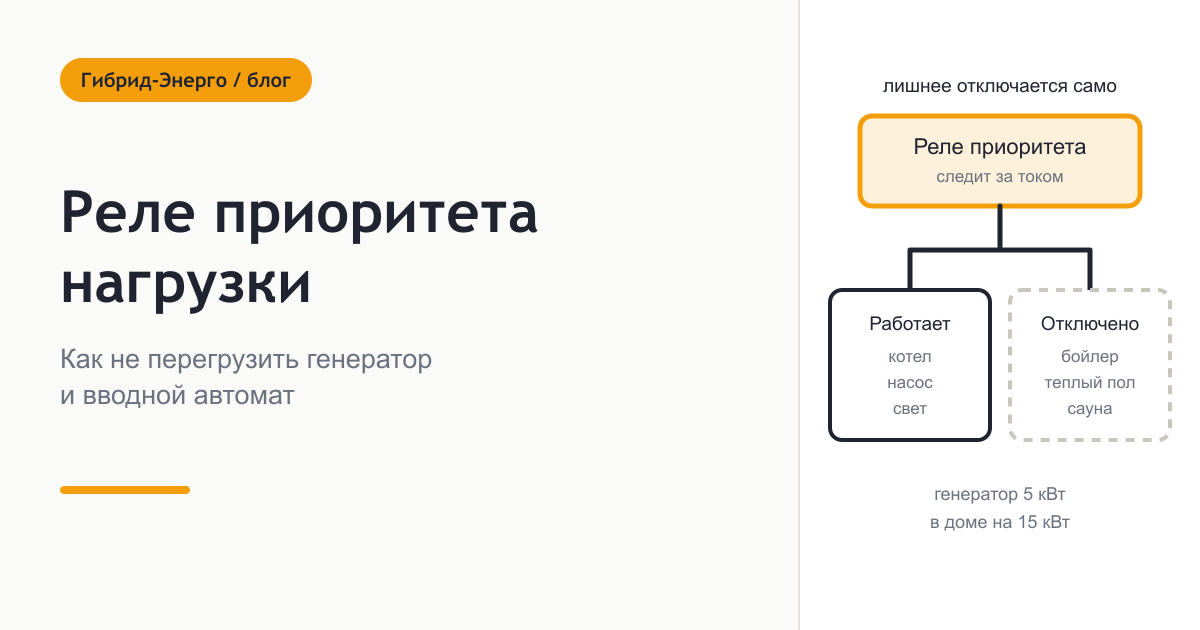

Реле приоритета нагрузки следит за током в линии и при превышении порога отключает то, без чего дом обойдется: бойлер, теплый пол, сауну. Котел, насос и холодильник при этом продолжают работать. Когда ток возвращается в норму, реле включает отключенную нагрузку обратно. Так защищают от перегрузки и генератор на 5 кВт в доме на 15 кВт, и вводной автомат при малой выделенной мощности.
Ниже разбор по паспортам двух приборов: реле приоритета Меандр РПН-1 и реле ограничения мощности Новатек-Электро ОМ-110. Их часто путают, хотя работают они по-разному.
Как работает реле приоритета нагрузки
По руководству Меандр РПН-1 назначение прибора - перераспределение потребления электроэнергии в системах с лимитированной максимальной мощностью. При превышении потребляемого тока реле отключает неприоритетную нагрузку, а когда суммарный ток возвращается в заданные пределы, включает ее снова.
Устроено это так.
- Провод, по которому идет общий ток, продевают в отверстие корпуса. Внутри стоит трансформатор тока, разрывать цепь не нужно.
- Отдельного питания реле не требует, оно питается от контролируемого тока.
- Порог срабатывания выставляют регулятором в пределах 10-100 процентов от максимального тока исполнения.
- Вторым регулятором задают задержку срабатывания, от 0,2 до 20 секунд.
- Ток превысил порог - начинается отсчет задержки. Если за это время ток вернулся в норму, переключения не будет.
- Задержка истекла, ток все еще выше порога - исполнительное реле включается и размыкает цепь неприоритетной нагрузки.
- Ток вернулся в пределы - реле выключается без задержки, нагрузка снова получает питание.
Задержка нужна, чтобы реле не срабатывало на пусковые токи. По данным производителя генераторов Fubag, двигатели, насосы, компрессоры и холодильники при запуске потребляют ток в 3-5 раз больше номинального, но длится это секунды.
Три исполнения РПН-1
| Исполнение | Диапазон контролируемого тока | Мощность на однофазном вводе 230 В |
|---|---|---|
| РПН-1-25 | 2,5-25 А | от 0,6 до 5,7 кВт |
| РПН-1-40 | 4-40 А | от 0,9 до 9,2 кВт |
| РПН-1-100 | 10-100 А | от 2,3 до 23 кВт |
Токи - из таблицы руководства, мощность пересчитана по напряжению 230 В. Исполнение выбирают так, чтобы нужный порог попадал в середину диапазона, а не на его край.
Что можно подключить к контактам реле
У РПН-1 один переключающий контакт. Когда исполнительное реле выключено, замкнуты контакты 11-12, когда включено - 11-14. Неприоритетную нагрузку включают через пару 11-12: в норме цепь замкнута, при перегрузке размыкается.
Максимальный коммутируемый ток контакта по руководству - 16 А на переменном напряжении 250 В, максимальная мощность 4000 ВА. Бойлер на 2 кВт или контур теплого пола реле отключит само. Нагрузку мощнее подключают через контактор: реле управляет его катушкой, а силовой ток идет через контакты контактора.
Клеммы реле рассчитаны на провод сечением до 2,5 квадратных миллиметров. Силовой провод с измеряемым током в клеммы не заводится, он проходит через отверстие корпуса.
Реле приоритета и генератор - дом на 15 кВт, генератор на 5
Типичный случай: у дома выделено 15 кВт, а резервный генератор выдает 5 кВт, это около 22 А. От сети дом включает все сразу. От генератора тот же набор его перегрузит, и защита остановит станцию в самый неподходящий момент.
Нагрузки делят на две группы.
| Группа | Что входит | Как подключено |
|---|---|---|
| Приоритетная | котел, циркуляционный и скважинный насос, холодильник, свет, связь | напрямую, реле их не отключает |
| Неприоритетная | бойлер, теплый пол, электроплита, сауна, кондиционер | через контакты реле или контактор |
Важно, где именно стоит реле. Порог у него один, а пределы у сети и генератора разные. Если продеть в реле общий провод после АВР и выставить порог под генератор, реле будет отключать бойлер и при работе от сети, хотя сеть такую нагрузку выдерживает.
Поэтому реле ставят на линию генератора, до АВР. Пока дом работает от сети, ток через реле не идет, оно выключено, контакты 11-12 замкнуты, и неприоритетная нагрузка работает как обычно. Когда дом переходит на генератор, реле начинает видеть ток и при превышении порога снимает лишнее.
Порог выставляют ниже предела генератора с запасом. Причина - в точности прибора, о ней следующий раздел.
Точность и запас по порогу
Реле приоритета - не измерительный прибор. По руководству РПН-1 погрешность измерения тока составляет 10 процентов, погрешность установки порога - 15 процентов, гистерезис - 10 процентов.
На практике это значит, что порог, выставленный по шкале на 20 А, может сработать и на 17, и на 23 А. Для генератора с пределом 22 А порог ставят на 16-18 А, а точное значение проверяют пробным включением нагрузок по одной.
Гистерезис работает в пользу схемы. Нагрузка включится обратно не тогда, когда ток упал чуть ниже порога, а когда он упал на 10 процентов. Это не дает реле щелкать туда-сюда на границе.
Две ступени приоритета
В руководстве приведена схема с двумя реле РПН-1 для двух неприоритетных нагрузок. Каждое реле управляет своей нагрузкой, пороги и задержки выставляют разные.
Первым отключается то, что нужно меньше всего, например сауна. Если тока все равно много, через заданное время второе реле снимает бойлер. Порядок задают задержками: у первой ступени короткая, у второй длиннее.
Реле приоритета и ограничитель мощности - в чем разница
По запросу "ограничитель мощности" чаще всего находят другой прибор - реле ограничения мощности. Пример - Новатек-Электро ОМ-110. Задача похожая, устройство другое.
| Что сравниваем | Меандр РПН-1 | Новатек-Электро ОМ-110 |
|---|---|---|
| Что измеряет | ток | активную или полную мощность |
| Диапазон | до 25, 40 или 100 А по исполнению | от 0 до 20 кВт или кВА |
| Точность | погрешность измерения тока 10 % | точность измерения мощности не хуже 2,5 % |
| Питание | от контролируемого тока | от сети 220/230 В |
| Индикация | два светодиода | цифровой индикатор мощности |
| Контакт | 16 А | 8 А активной нагрузки |
| Задержка отключения | 0,2-20 с | 0-300 с |
| Повторное включение | сразу после возврата тока в норму | через 0-900 с или с блокировкой |
| Контроль напряжения | нет | есть, отключение ниже 160 и выше 260 В |
| Рабочая температура | от -25 до +55 °C | от -20 до +45 °C |
По руководству ОМ-110 нагрузку до 1,75 кВА подключают непосредственно через прибор, более мощную - через магнитный пускатель, который в комплект не входит. Там же записано, что ОМ-110 можно использовать и как реле выбора приоритетной нагрузки.
Выбор между ними простой. Нужно снять лишнюю нагрузку и сразу вернуть ее, когда ток упал, - это реле приоритета, оно проще и не требует питания. Нужно видеть мощность на индикаторе, выдержать паузу перед повторным включением и заодно защитить линию от скачков напряжения - это реле ограничения мощности.
Монтаж по руководству
- Крепление на DIN-рейку 35 мм или на ровную поверхность. Габариты 18х93х62 мм, по ширине это один модуль.
- Степень защиты корпуса IP40, клемм - IP20. Реле ставят внутрь щита.
- Климатическое исполнение УХЛ4, без образования конденсата. Относительная влажность не более 80 процентов.
- Рабочее положение произвольное, режим работы круглосуточный.
- Положение контактов при поставке может быть произвольным. При первом срабатывании исходное состояние восстанавливается, руководство предупреждает об этом отдельно.
Как реле приоритета работает вместе с АВР
АВР и реле приоритета решают разные задачи и друг друга не заменяют. АВР выбирает источник: сеть или генератор. Реле приоритета следит, чтобы выбранный источник не перегрузили.
Последовательность при аварии такая. Сеть пропала, генератор запущен, АВР перевел на него дом. Включился бойлер, ток вырос выше порога. Реле отсчитало задержку и отключило бойлер. Котел, насос и свет работают дальше. Вернулась сеть - АВР перевел дом обратно, ток через реле на линии генератора пропал, бойлер снова включен.
Котлу в этой схеме по-прежнему нужен бесперебойник: он закрывает паузу, пока генератор заводится и АВР переключается. Как собрать ввод целиком, разобрано в статьях схема подключения АВР к генератору и перекидной рубильник для генератора или АВР.
Короткие вопросы
Реле приоритета нагрузки однофазное или трехфазное?
РПН-1 измеряет ток в одном проводе, и руководство описывает однофазное включение. На трехфазном вводе такое реле видит только ту фазу, провод которой через него продет.
Можно ли обойтись без реле и отключать лишнее руками?
Можно, если дома всегда кто-то есть и помнит, что при работе от генератора бойлер включать нельзя. Реле делает это само и не забывает.
Нужно ли реле питание?
РПН-1 не нужно, оно питается от контролируемого тока. ОМ-110 питается от сети 220/230 В.
Реле приоритета защитит от короткого замыкания?
Нет. Защиту от короткого замыкания и перегрузки линии выполняют автоматические выключатели. Реле приоритета управляет нагрузкой, а не защищает кабель.
