Как подключить генератор к дому: три способа и чем они отличаются

Опубликовано 23.09.2026

О подключении генератора думают дважды. Первый раз - в магазине, и тогда вопрос звучит просто: куда его втыкать. Второй раз - зимней ночью, когда свет погас, на улице минус двадцать, а в руках фонарик и оранжевый удлинитель. Разница между этими моментами измеряется деньгами и безопасностью.

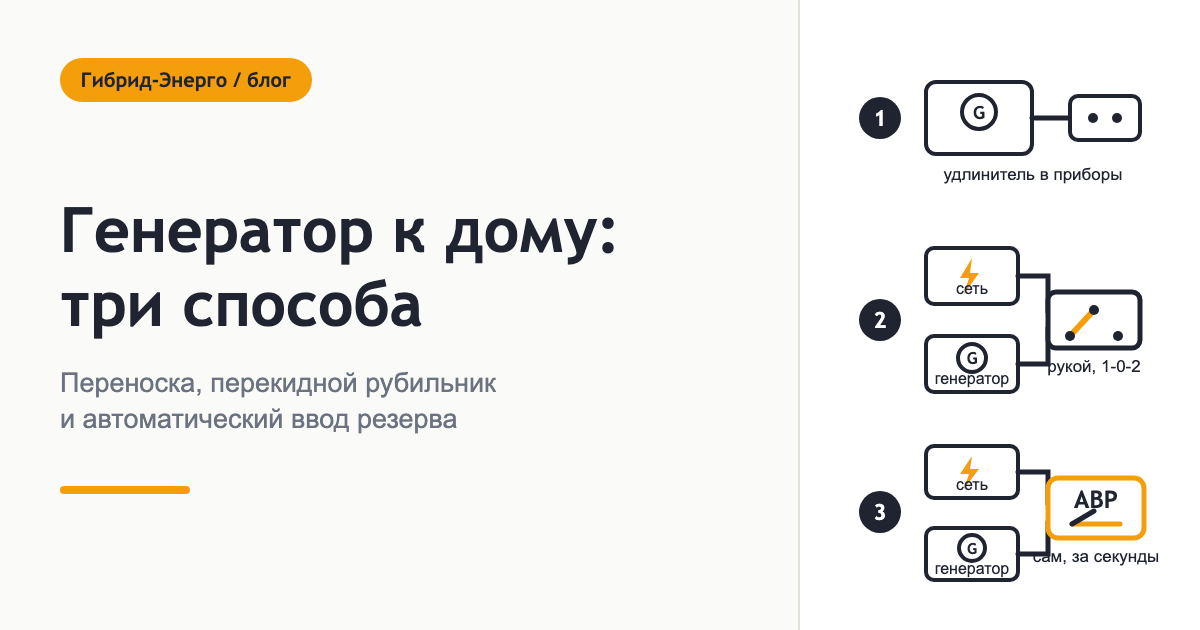

Способов подключить генератор к частному дому по существу три - переноска с розетками прямо от генератора, перекидной переключатель в щите и АВР. Разбираем каждый: что он умеет, сколько стоит, сколько дом стоит без света и чем опасен. И отдельно - правило, которое не зависит от того, какой из трех вы выберете.

Главное правило: сеть и генератор никогда не соединяются одновременно

Все дальнейшее держится на одной фразе. В любой момент дом подключен либо к сети, либо к генератору, третьего состояния быть не должно. Одновременное соединение двух источников называется встречным включением, и у него две стороны.

Опасность для людей на линии. Если 220 вольт генератора попадают в домашнюю проводку при включенном вводном автомате, напряжение уходит обратно - в вводной кабель, на опору, в уличную линию. Дойдя до трансформатора подстанции, оно проходит через него в обратную сторону, то есть повышаясь. На линии, которую аварийная бригада считает обесточенной и уже заземлила, появляется напряжение. Бригада линию перед работой проверяет, но строить свою схему на расчете, что проверят именно в этот раз, - плохая ставка.

Опасность для самого генератора. Она проявляется, когда свет возвращается. Генератор крутит свою синусоиду, сеть ведет свою, и совпадают они только случайно. Когда напряжение вернувшейся сети приходит на клеммы работающего генератора, разницу потенциалов ограничивает только сопротивление проводов: выгорает обмотка, рассыпается регулятор напряжения. Ремонт выходит дороже любого переключателя.

Отсюда вывод: развязка двух вводов должна быть физической, а не организационной. Не забыть выключить вводной автомат - это не развязка, а надежда. Забывают все: спросонья, в темноте, когда генератор заглох и его заводят второй раз, когда переключает не хозяин, а сосед. Годится только конструкция, в которой соединить два ввода нельзя в принципе.

Способ 1. Переноска с розетками прямо от генератора

Самый простой и, как ни странно, самый честный вариант: домашняя проводка не участвует вообще. От розетки на генераторе идет удлинитель, в него включается то, что нужно держать, - холодильник (100-200 Вт в среднем и до 800 Вт в момент пуска компрессора), переносной свет, насос с вилкой, роутер и зарядки. Некрасиво, зато работает и никому не угрожает.

Что при этом нельзя категорически

Нельзя кабель с вилками на обоих концах, который одним концом втыкают в генератор, а вторым - в домашнюю розетку. Это ровно то встречное включение, о котором шла речь выше, плюс открытые штыри под напряжением на том конце, который вы еще не воткнули. Даже если вводной автомат отключен, остается вторая беда: розеточная группа рассчитана на 16 ампер, а через одну розетку пойдет ток всего дома. Греться провод будет в стене и в распаечной коробке - там, где вы этого не увидите.

Розетка для генератора: какая на нем стоит

На панели бытового генератора обычно две или три розетки. Евророзетка на 16 ампер держит примерно 3,5 кВт. У моделей от 5 кВт рядом стоит силовая розетка на 16 или 32 ампера - круглая, с фиксирующим кольцом и крышкой, на 3,5 или 7 кВт соответственно. Следить надо за током конкретной розетки: три удлинителя через тройник перегружают саму розетку задолго до того, как генератор начнет просаживаться.

Плюс у способа один, но сильный: стоимость нулевая, если удлинитель есть, и ошибиться почти невозможно. Минусов больше. Не работают встроенный свет, вытяжка, теплый пол, скважинный насос и, чаще всего, газовый котел. Провода тянутся через двери, и каждый раз все разворачивается руками.

Способ 2. Перекидной переключатель в щите

Он же реверсивный рубильник, он же переключатель на два ввода. Это первый из способов, при котором генератор питает дом целиком - через штатную проводку и штатные группы автоматов. Свет загорается там, где положено, котел получает питание по своей линии, насос качает воду из скважины.

Как работает схема 1-0-2

У переключателя одна рукоятка и три положения. Положение 1 - питание от сети, 0 - нагрузка отключена от обоих вводов, 2 - питание от генератора. Средний ноль не для красоты: он гарантирует, что при переходе с одного ввода на другой первый разомкнется раньше, чем замкнется второй.

Главное здесь - механика. Контакты сети и контакты генератора сидят на общей оси с одной рукояткой, и пока замкнута одна пара, вторая физически отведена. Соединить два ввода нельзя не потому, что так написано в инструкции, а потому, что внутри аппарата нет такого положения. Этим переключатель и отличается от двух обычных автоматов на рейке: те включаются одновременно легко. Для однофазного ввода берут двухполюсный аппарат, который рвет и фазу, и нейтраль, для трехфазного - четырехполюсный.

Что должен делать человек

1. Заметить, что света нет. Ночью или в пустом доме это уже отдельная задача.
2. Одеться, выйти во двор, проверить топливо и завести генератор. Холодный двигатель в мороз заводится не с первой попытки.
3. Дать генератору выйти на режим - минуту-две без нагрузки.
4. Подойти к щиту и перевести рукоятку из положения 1 в положение 2.
5. Когда свет вернется - перевести рукоятку обратно и заглушить генератор.

Честный ответ про время - от пяти до пятнадцати минут, если хозяин дома, не спит и генератор заправлен. Если хозяин спит, счет идет на полчаса. Если в доме никого нет, дом стоит без света столько, сколько длится авария.

Сам переключатель - простая механика без электроники, и стоит он соответственно: перекидной рубильник Энергия LFC-5 4P 63 А - 1 456 руб, тот же аппарат на 100 ампер - 2 913 руб, компактный кулачковый переключатель CA10 на 25 А - 1 707 руб. Основные деньги уходят на обвязку: силовая розетка, кабель, место в щите и работа электрика. Способ подходит дому, где живут постоянно, а отключения длятся часы, а не сутки. Газовый котел при этом ставится за бесперебойник, который закрывает паузу, пока хозяин ходит к генератору. Для дома выходного дня способ не работает вовсе.

Способ 3. АВР - автоматический ввод резерва

АВР делает то же переключение двух вводов, но без человека. Устройство следит за напряжением на основном вводе: напряжение пропало - выдерживает паузу, убеждается, что это не моргание, проверяет резервный ввод и переводит нагрузку на генератор. Сеть вернулась - выдерживает вторую выдержку времени и переключается обратно. Ночью, в отсутствие хозяев, в отпуске.

Переключение у бытовых моторизованных аппаратов занимает секунды: у АВР Энергия 63 А, 2Р в паспорте записаны 4-6 секунд, столько электропривод поворачивает рычаги встроенных автоматов. Для света, холодильника и насоса пауза незаметна, для газового котла и сигнализации - заметна: котел за это время уходит в ошибку. Отсюда правило схемы: сеть и генератор заходят на два ввода АВР, с выхода АВР питание идет в щит, а котел и прочее чувствительное висит уже на бесперебойнике.

Чего АВР не делает

Он не заводит генератор. Это разные приборы: АВР переключает ввод, а стартер крутит блок автозапуска. У АВР Энергия выведены клеммы сигнала от генератора, но управляющее реле в комплект не входит, а у самого генератора должны быть электростарт, аккумулятор и разъем дистанционного запуска. Еще он не стабилизирует напряжение - это задача стабилизатора и реле напряжения.

Цены начинаются с модульных аппаратов на DIN-рейку: АВР Энергон ATS 100 А, 2P стоит 2 570 руб. Устройство с ручным режимом, механической блокировкой вводов и полным паспортом стоит дороже: АВР Энергия 63 А, 2Р, 230 В - 12 750 руб, четырехполюсный АВР Энергия 63 А, 4Р, 400 В - 7 574 руб. Весь ряд с характеристиками собран в разделе АВР и ввод резерва.

Три способа рядом

Что нужно помимо самого переключателя

Силовая розетка и кабель. Ввод от генератора заводят в дом через стационарную силовую розетку на фасаде или в нише: каучуковый корпус, крышка, защита не ниже IP44. Номинал по мощности генератора - 16 ампер до 3,5 кВт, 32 ампера до 7 кВт. Кабель нужен гибкий, в резиновой изоляции: на 16 ампер медь 2,5 мм2, на 32 ампера - 4 или 6 мм2 по длине линии. Экономия на сечении дает нагрев и просадку напряжения.

Заземление генератора. Корпус заземляется так, как написано в его руководстве. Без этого защитная автоматика дома отработает не так, как задумано при проектировании, а корпус при повреждении изоляции может оказаться под напряжением. Схема заземления генератора связана с системой заземления дома - вопрос решают вместе с электриком.

Дождь, снег и выхлоп. Генератору нужен навес и нужна улица. Навес защищает от осадков, но не превращается в коробку: двигателю нужен воздух и отвод тепла. Выхлоп обязательно наружу. Гараж с приоткрытыми воротами, подвал, тамбур, площадка под окном спальни - так делать нельзя, угарный газ не пахнет.

Дом на 15 кВт и генератор на 5 кВт

Ввод рассчитан на 15 кВт, генератор выдает 5 кВт, а переключатель соединяет их напрямую - значит, вся нагрузка дома ляжет на генератор целиком. Включится бойлер, стартует скважинный насос, кто-нибудь поставит чайник - и генератор уйдет в перегрузку. Решают это тремя способами, и лучше их комбинировать.

• Договоренность. Перед переключением обесточить ненужные группы: бойлер, плита, теплый пол, сауна, гараж. Работает до того дня, когда кто-то забудет.
• Разделение щита. Критичные нагрузки - котел, насос, холодильник, свет, связь - собираются в отдельную группу, и на генератор заводится только она.
• Автоматика. Ограничитель мощности или реле приоритета сбрасывает неважные группы, когда ток превышает порог. Такие приборы живут в разделе автоматики и защиты.

Ориентир: котел с насосом - 100-250 Вт, холодильник - 100-200 Вт, свет по дому - 200-400 Вт, скважинный насос - 700-1200 Вт и втрое больше в момент пуска. Все вместе укладывается в два киловатта, и генератора на 3 кВт хватает с запасом.

Однофазный генератор в трехфазном доме

Ситуация частая: в дом заведены три фазы, а генератор куплен обычный, однофазный на 220 вольт. Три фазы в частном доме почти всегда достались по проекту и нужны двум-трем потребителям, поэтому терять их на время аварии не жалко.

Чего делать нельзя. Нельзя просто закинуть перемычки между тремя фазами в щите, чтобы генератор запитал их все сразу. Перемычка живет в щите постоянно, и в момент возвращения сети три фазы окажутся замкнуты между собой - это короткое замыкание. Объединение фаз допустимо только после аппарата, который гарантированно разорвал все три фазы ввода от сети.

Вариант первый, одна фаза на резерв. Самый простой и самый безопасный. Котел, насос, холодильник, свет и роутер собираются в щите на одну фазу, и генератор через двухполюсный переключатель или АВР питает только ее. Две другие фазы на время аварии остаются без питания. Цена вопроса - перекладка групп в щите, несколько часов работы электрика.

Вариант второй, четырехполюсный аппарат с объединением фаз. Он на стороне сети разрывает три фазы и нейтраль, а на стороне генератора получает одну фазу, разведенную перемычками на все три выхода. Схема рабочая, но мощность генератора делится на весь дом, трехфазный потребитель с ней работать не будет, а перемычки должны стоять именно на резервном вводе аппарата, а не на общей шине щита.

Частые ошибки

1. Кабель с двумя вилками. Встречное включение в сеть плюс открытые штыри под напряжением.
2. Два автомата вместо переключателя. Это не блокировка, а расчет на внимательность в три часа ночи.
3. Нейтраль в обход. Коммутируют только фазу, а нейтраль двух вводов сажают на общую шину.
4. Генератор без заземления. Защита дома работает не так, как задумано.
5. Генератор впритык по мощности. Посчитали котел и свет, забыли скважинный насос и заряд аккумуляторов бесперебойника.
6. Генератор в помещении или под окном. Угарный газ не пахнет и не предупреждает.
7. Тонкий кабель до розетки. Сечение считают по току и длине, а не по тому, что осталось в гараже.
8. Котел прямо за АВР, без бесперебойника. Пауза 4-6 секунд, и котел уходит в ошибку при каждом переключении.
9. Ждали от АВР автозапуска. Уточнять это надо до покупки, а не в первую аварию.

Что выбрать под свою ситуацию

Если свет пропадает пару раз в год на час-другой, а дача стоит без отопления - берите удлинитель и не усложняйте. Если в доме живут постоянно и кто-то всегда дома - хватает перекидного переключателя, а газовый котел ставится за бесперебойник. Если в доме котел, скважина и сигнализация, а хозяева уезжают - нужен АВР, иначе резерв работает только в присутствии человека.

Подобрать аппарат под свой щит можно за минуту в подборщике АВР: он спрашивает про ток вводного автомата, число фаз и тип генератора. Что бывает в этой группе, собрано на странице АВР для генератора. Логика выбора по току и полюсам разобрана в статье как выбрать АВР для генератора, а связка с газовым котлом - в разборе про генератор для котла.
